Как правильно рассчитать свайный фундамент под дом

Строительство на сваях всегда использовалось человечеством с давних времен. И если раньше для этого использовали бревна, то с ростом промышленности появились другие материалы, более прочные. Фундамент на винтовых сваях, как отдельная категория фундаментов, появилась в конце 19 века. Но широко ее применять не стали.

Востребованность на этот вид конструкций появилась только в конце 20 века, когда строительство частных домов стала достоянием большого числа людей. Особенно это коснулось России.

Достоинства и недостатки

Начинать говорить о достоинствах свайно — винтового фундамента надо с позиции простоты проводимого процесса. Ведь для этого не нужна специальная техника, хотя именно с ее помощью монтажный процесс ускоряется до максимума. Ведь, что собой представляет данная разновидность фундаментных конструкций? Это металлическая труба, на конце которой установлен бур. Трубу вкручивают в грунт до необходимой глубины.

После установки всех свай их обвязывают металлическими или деревянными профилями (швеллер, двутавр,брус), которые образуют ростверк здания. На него и укладывают стеновые и напольные конструкции. Здесь нет опалубки, почти нет бетонного раствора, нет длительного времени, которое выделяется на высыхание бетонной смеси. Такой фундамент под дом небольших размеров можно смонтировать за один день.

При этом установку свайно — винтового фундамента своими руками можно провести на любых видах грунтов. Это касается регионов и с болотистой местностью, и вечной мерзлотой, и на участках с подтоплением весной. Но чаще всего его устанавливают на участках с уклоном, где работы по сооружению фундамента из бетона требуют особого подхода, больших финансовых и трудовых затрат. Ведь углублять сваи можно на любое расстояние, все зависит от длины трубы. Поэтому очень удобно выставить их в одной горизонтальной плоскости в независимости от рельефа местности.

И еще несколько преимуществ:

1. Проводить монтаж можно в любое время года.
2. Нет необходимости исследовать грунт на уровень пролегания грунтовых вод.
3. Фундамент для дома из винтовых свай не подвергается негативному воздействию пучения грунта.
4. Для свайно — винтового фундамента нет надобности выкапывать большой котлован или рыть траншеи, что снижает затраты на его сооружение.
5. Он не будет тянуть капиллярную влагу из почвы, что гарантированно сохраняет стены дома.
6. В пространстве между полом и грунтом можно запланировать прокладку коммуникационных сетей.
7. Срок службы зависит от технических характеристик труб – их толщины, металла и способа защитного нанесения.
8. Давно подсчитано, что такая конструкция дешевле бетонной на 30 — 40%.

К минусам свайно — винтового фундамента можно отнести некачественное изготовление самих свай. Сегодня их изготавливают и кустарным производством в небольших цехах, где за качество никто не отвечает. Но есть и более серьезные недостатки:

1. Вкручивать винтовые сваи в каменистую или скальную породу очень сложно, а иногда и просто невозможно. Если принято решение использовать их на таких участках, то приготовьтесь к большим сложностям.
2. Обязательно обустраивается система водоотведения, что приводит к увеличению бюджета.
3. Коррозию металла никто не отменял. И хотя винтовые сваи обрабатываются защитными покрытиями, природа делает свое дело. Особенно это относится к участкам с повышенной химической активностью. Поэтому фундаменты СВФ не рекомендуется сооружать вблизи железных дорог, разрабатываемых шахт, высоковольтных линий электропередач.
4. Полноценный подвал под домом, установленным на винтовые трубы, не получить.

Недостатков свайно винтового фундамента немало. Но если правильно выбрать сваи по техническому назначению, если грамотно провести их монтаж, то можно гарантировать их высокую несущую способность и длительный срок службы.

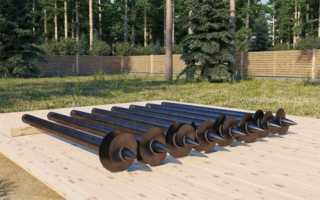

Виды

Этот элемент фундаментной конструкции делится на четыре вида:

1. С одной лопастью, которая закреплена в нижней части трубы.
2. С двумя лопастями. По сути, это все тот же первый вариант, только на определенном расстоянии от нижней лопасти установлена еще одна. Эта модель имеет повышенную несущую способность, но вручную ее заглубить очень сложно.
3. Узколопастные. Конструкция бура напоминает длинный конус с резьбой. Такие сваи применяются на каменистых грунтах.
4. Небольших размеров две лопасти, идущие одна за другой и соединенные в одну конструкцию. Используют эту модель в регионах с вечной мерзлотой.

Типоразмер

В зависимости от нагрузок, которые будет испытывать свайный фундамент, а также в зависимости от состава грунта сваи выбираются по диаметру трубы. Ее размеры варьируются в диапазоне 57 — 133 мм. Понятно, что чем больше этот размер, тем больше лопасти бура. В таблице ниже приведены соотношения диаметров трубы и лопастей.

Что касается стенки трубы, то она выбирается из диапазона 3,5 — 6 мм и зависит от тех же нагрузок и твердости грунта. При этом необходимо добавить, что наконечник с лопастями изготавливается по разным технологиям. Они бывают литыми или сварными. Первые прочнее и надежнее, поэтому их чаще используют в твердых грунтах и вечной мерзлоте.

Разновидности винтовых свай

Наконечники на трубах могут быть:

• литые — представляют собой монолитную деталь, отличающуюся повышенной прочностью и износостойкостью;
• сварные — изготавливаются из листового металла, шов является слабым местом;
• открытые — наконечник отсутствует, на его месте находится кусок трубы с крепкими и острыми краями.

В процессе производства наконечники привариваются к стволу, место стыка шлифуется и полируется. Для обеспечения надежного контакта деталей они изготавливаются из одинаковых марок стали.

Сваи могут иметь такие виды лопастей:

• широкие — имеют большую площадь опоры, используются для установки в торфяниках, плывунах, илистом и песчаном грунте;
• узкие — лопасти выполняют больше направляющую функцию, а удержание обеспечивается почвой, обладающей высокой плотностью, твердостью и стабильностью.

Производители используют такие разновидности покрытий изделий от коррозии:

• полимерные — прочные, износостойкие с высокой адгезией с металлом;
• полиуретановые — устойчивые к износу, воздействию солей и кислот, перепадам температуры;
• эпоксидные — крепкие, недорогие, долговечные, но хрупкие;
• холодная оцинковка — практичные, устойчивые к агрессивным веществам, склонные к отслоению от железа;
• горячая оцинковка — адгезия лучше, есть ограничения по уровню кислотности и сопротивления грунта;
• краска, грунтовка — доступность технологии, простота нанесения, плохие показатели по истиранию.

Вид покрытия выбирается исходя из анализа состава почвы и наличия в ней абразивных элементов.

Антикоррозионное покрытие

Это немаловажный критерий выбора. В заводских условиях винтовые сваи обрабатывают разными защитными составами. Это может быть цинкование (холодное и горячее), покраска, нанесение полимеров и смол.

Из все предложенных вариантов предпочтение лучше отдать оцинкованному покрытию, нанесенному методом холодного цинкования, полиуретановому слою или эпоксидному. Если сваи были приобретены без защитного нанесения, то его надо будет провести своими руками. При этом можно подземную часть обработать хорошим материалом, а надземную недорогим.

Процесс изготовления своими руками

• рулетка;
• сварка;
• болгарка;
• дрель;
• малярная кисть или краскопульт;
• средство для защиты от коррозии.

Пошаговая инструкция:

1. сделать грамотный чертеж;
2. выпилить заготовки из листового металла для лопастей и наконечника;
3. сделать лекала из плотной древесины;
4. придать деталям заданную форму;
5. заделать шов наконечника, приварить его и лопасти к трубе;
6. проделать в стволе отверстия для закручивания;
7. очистить изделие от окалины и ржавчины.

Заключительным этапом является покрытие свай средством от коррозии и его просушка. При необходимости изготавливаются железные каркасы.

Расчет и проектирование

К устройству свайно — винтового фундамента надо подходить с точным расчетом его элементов. Конечно, точный расчет может сделать специалист, но прикидку под силу сделать любому.

Из таблицы выше понятно, по какому принципу надо подбирать сваи в зависимости от действующей на нее нагрузки. Но здесь не учтен вид грунта на участке, потому что и он имеет свою несущую способность. Если сооружается свайный фундамент своими руками, то определить, какой грунт на участке, тоже можно самостоятельно.

Надо пробурить шурф на глубину забивания свай, достать оттуда грунт и по внешним признакам определить, какой он. В нижней таблице показаны значения несущей способности разных грунтов на разных глубинах. Их и надо использовать при выборе свай.

Теперь надо оценить нагрузку, которая будет действовать на фундамент. Сделать это сложно самостоятельно, поэтому придется обратиться к специалисту или воспользоваться онлайн -калькуляторами.

Итак, будем считать, что общая нагрузка от здания известна, по первой таблице определяется несущую способность выбранной сваи. Теперь надо первый показатель разделить на второй, получится количество необходимых свай. Обязательно стойки устанавливаются под углы здания и в местах соединения стен внутри дома. Расстояние между сваями (остальными) разбивается равномерно. Но иногда в расчеты приходится включать нормативы по расстановке опор.

1. Под деревянные и каркасные дома стойки устанавливаются с шагом 3 м.
2. Для газо — и пенобетонных конструкций, а также сооруженных из шлакоблоков, с шагом 2 м.
3. При различных типах ограждений – 2,5 — 3,5 м.

Как рассчитать длину сваи рассчитать длину сваи

При определении их длины руководствуются следующими факторами:

• глубина залегания плотного слоя почвы;
• глубина промерзания почвы; глубина погружения лопастей;
• расстояние от верха опоры до монтажных отверстий;
• высота цоколя. Рассмотрим каждый фактор по отдельности.

Глубина залегания плотного слоя грунта толщина плотного слоя

Для возведения фундамента необходимо знать, на сколько метров в глубину следует погрузить стержень, чтобы достичь несущего пласта земли.

В районном отделе архитектуры или в аналогичном учреждении можно взять копию вертикальной съёмки залегания грунтов в месте строительства. На вертикальной съёмке будет видно, на глубине скольких метров залегают плотные слои грунтов.

Если нет такой возможности, используют ручной бур для получения образцов грунта.

Глубина промерзания почвы промерзание почвы

Для фундамента важно, на сколько метров в глубину промерзает почва. По величине промерзания почвы определяют, сколько метров составляет толщина почвы, подверженная пучению.

Следует иметь в виду, что не все типы почв подвержены морозному пучению.

Длина стержней должна позволять её нижнему концу находиться ниже уровня промерзания почвы.

Если ввинченный стержень будет находиться в зоне промерзающего слоя земли, то его будет выталкивать наверх, увеличенная в объёме замёрзшая земля. Это может вызвать серьёзные повреждения фундамента строения.

Глубина погружения лопастей сваи

Лопасти должны обязательно достигать плотного слоя грунта. От того на сколько метров будет погружена в несущий слой почвы свая, зависит положение верхнего края лопасти. Верхняя кромка лопасти должна находиться в плотном слое грунта. Учитывая расстояние от лопасти до нижнего конца стержня, можно определить длину сваи от поверхности земли до кончика острия. О том, как установить винтовые сваи по уму, смотрите в этом видео:

Правила установки

Расчищать весь участок под строительство нет необходимости. По установленным местам монтажа делаются углубления садовым буром. Глубина приямков – 50 — 70 см.

Туда вставляется свая и начинает закручиваться. Если используется ручной способ, то в верхней части трубы делается сквозное отверстие, куда вставляется лом. На него с двух сторон надеваются небольшого диаметра трубы, которые будут выполнять функции рычагов. Двое крутят трубу, один контролирует, чтобы она входила в землю вертикально ровно. При этом на каждой стойке заранее отмечается краской глубина установки. Как только дошли до метки, заглубление останавливается.

Когда все сваи будут установлены, надо провести их выравнивание. То есть, их верхние торцы должны располагаться в одной горизонтальной плоскости. Самый простой способ – использовать лазерный уровень, световые линии которого покажут, где надо подрезать выступающие части стоек. Резку проводят болгаркой.

Если лазерного уровня нет, то используют шпагат, который натягивается между угловыми сваями. Его выставляют по горизонту с помощью строительного уровня в каждом направлении. После чего точно также выравниваются и промежуточные элементы фундамента.

На этом можно сказать, что свайный фундамент своими руками установлен. Но остается еще несколько операций. В первую очередь внутрь труб надо залить бетонный раствор. Это может быть:

1. Обычный пескобетон в готовом виде марки М 300 или М 400.
2. Товарный бетон с классической рецептурой.

И последняя операция – установка оголовков на верхние торцы труб, которые будут выполнять функции подставок под ростверк. Их просто приваривают к трубам. Размеры пластин варьируются от 10 х1 0 см до 3 0х 30 см.
