Из чего лучше стойки для каркасного дома – из бруса или доски?

Монтаж нижней обвязки

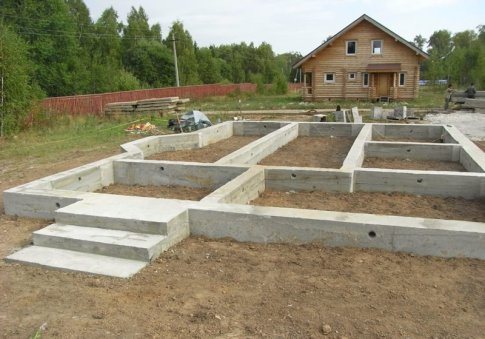

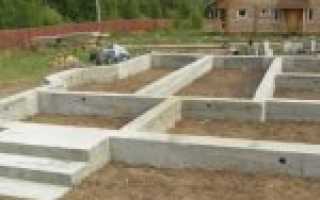

До начала монтажа каркаса бетон фундамента должен успеть отвердеть. Так как вес деревянного каркаса намного ниже, чем вес, например, кирпичной стены, то чаще всего используется не сплошной, а ленточный фундамент.

Допускается устройство свайных фундаментов. Перед укладкой брусьев нижней обвязки необходимо дополнительно выровнять поверхность фундамента, например с помощью тонкого бетонного слоя. Хотя выравнивание можно сделать и после крепления нижней обвязки к бетону – с помощью электрорубанка.

Перед укладкой брусьев на бетон необходимо уложить слой гидроизоляции (подойдет обычный рубероид).

Укладку рубероида следует производить непосредственно перед монтажом нижней обвязки. Запрещено надолго оставлять рубероид просто лежать на фундаменте.

Чаще всего брусья крепят к фундаменту анкерными болтами. Также можно оставить арматурные выпуски еще на этапе заливки фундамента, это облегчит крепление брусьев. Длину анкерного болта необходимо подбирать исходя из того, что как минимум 100 мм болта должно находиться в бетоне.

Максимальный шаг между анкерами должен находиться в пределах 1,0 – 2,4 метра. Если брус короткий, то его необходимо прикрепить как минимум 2 анкерными болтами.

В углах брусья соединяются между собой, несмотря на множество способов соединения, чаще всего используется соединение выборкой в лапу или в полдерева. Для большей надежности угловое соединение усиливается гвоздями либо с помощью деревянного нагеля.

Для того, чтобы дерево не расщепилось, гвоздь нужно забивать на расстоянии 1,5 – 2,5 см от края бруса.

Деревянный нагель изготавливается из твердых пород дерева и имеет цилиндрическую или 4-гранную форму. Он служит одновременно и для соединения брусьев нижней обвязки и для установки угловых стоек. Длина нагеля подбирается исходя из того, что он должен как минимум на 100 мм возвышаться над поверхностью брусьев нижней обвязки.

При установке нагеля допускается смазать отверстие под него и сам нагель казеиновым клеем.

На этом можно считать монтаж нижней обвязки завершенной. Перед дальнейшими работами нужно проверить обвязку на перекос. Для этого измеряются диагонали и углы между брусьями.

Этапы строительства каркаса

Перед началом строительства нужно подготовить рабочую площадку. Следует удалить из земли все пни, кусты и крупные камни.

Монтаж каркаса состоит из таких этапов:

1. Обустройство фундамента. Поскольку каркас имеет незначительный вес, то основание для него можно сделать легким. Фундамент может быть ленточного, свайного или столбчатого типа.
2. Гидроизоляция фундамента. Для этого используется рубероид.
3. Укладка нижней обвязки. К бетону брус крепится анкерными болтами длиной не менее 200 мм.
4. Установка угловых стоек. Фиксация проводится с помощью нагелей или стальных уголков. Стойки закрепляются укосинами.
5. Устанавливаются остальные стойки. Проводится их коррекция по угловым элементам.
6. Устанавливается верхняя обвязка.
7. Укладываются и закрепляются потолочные балки. Их крепление проводится с помощью вырубки, кронштейнов или уголков.
8. Монтируются лаги для пола.
9. Проводится обустройство стропильной системы.

Каркас готов. Остается его утеплить и обшить отделочным материалом.

Каркас или профилированный брус

Даже при наличии денег, построить на 20 сотках Зимний дворец вряд ли удастся. Ведь любой выбор технологии подразумевает компромисс: в каждой есть как достоинства, так и недостатки.

Достоинства обоих вариантов:

• малый вес конструкции;
• высокая степень работ выполненных в заводских условиях;
• небольшие трудозатраты и затраты на строительную технику;
• высокая скорость сборки дома;
• возведение дома не зависит от сезонных условий.

Каркасные дома: за и против

Достоинства каркасных домов

К достоинствам каркасных домов относятся:

• если все сделано правильно, то – идеальная теплоизоляция дома;
• скрытые внутри стен коммуникации;
• лёгкая внутренняя отделка, что положительно сказывается на её стоимости;
• сейсмоустойчивость (это достоинство может показаться удивительным; хотя, если вспомнить, что причиной упадка Смоленского княжества было землетрясение, желание сбрасывать это достоинство со счетов может пропасть).

Недостатки каркасных домов

Идеальных технологий не бывает. К недостаткам каркасного домостроения можно отнести следующее:

• дом потребует ухода: антипирены и антисептики со временем теряют свои качества;
• высокие требования к вентиляционной системе, что является следствием хорошей теплоизоляции (открытой форточкой не обойтись – это может быть сложная система, в которой отходящий воздух подогревает воздух входящий);
• необходимость тщательного соблюдения технологии в процессе сборки дома: так же, не бывает хирургической операции на 50%, аналогичный подход следует применить и для оценки строительства жилья.

Дома из профилированного бруса

Достоинства домов из профилированного бруса

К достоинствам домов из профилированного бруса, безусловно, относятся:

• экологичность, хотя и есть одно «но»: брус всегда обрабатывается (существуют противопожарные и биозащитные пропитки, без которых обойтися нельзя);
• малые теплопотери; здесь ничего нового: 20 сантиметров дерева сопоставимы с кирпичной кладкой в 70 сантиметров (технология профилированного бруса сделана для минимизации затрат на отопление: выступы и пазы, конечно, помогают в точности монтажа, но есть у них и другая задача – в строительстве это называется убрать «мостики холода»);
• как ни странно, но есть частый и достойный довод: «У бабушки дом был деревянный» – здесь и доверие опыту предков, и поддержка традиций, и ностальгия.
• строительство дома из профилированного бруса обойдётся дешевле постройки каркасного дома.

Недостатки домов из профилированного бруса

Древесина – проверенный веками природный материал. Однако, она обладает не только преимуществами, но и некоторыми недостатки:

• горючесть;
• дерево может заболеть: грибок, плесень, древоточцы (потребуются профилактические меры, не очень частые – раз в 10 лет вполне сойдет);
• монтаж дома из профилированного бруса не предполагает сразу отделочных работ: потребуется время на усадку дома;
• появление трещин в массиве бруса неизбежно – это свойство древесины, такое же, как наличие сучков;
• коммуникации в стены из бруса не спрячешь: нарушать несущие конструкции нельзя.

Плюсы и минусы сарая

Каркасный сарай, как и любое сооружение, имеет преимущества и недостатки. Плюсы строения из каркаса:

• Высокая скорость возведения – строительство занимает несколько дней, при этом каркасный сарай своими руками имеет длительный эксплуатационный период.
• Приемлемая стоимость, в особенности, если всю работу выполнять своими руками.
• Небольшой вес, благодаря чему строение легко возводится и не требует мощного фундамента.
• Строение не даёт усадку, из-за чего на строительном материале не возникают дефекты.

Сарай из каркаса.

Сооружение, при всех его достоинствах, также имеет и недостаток. Материалы требуют предварительной обработки для защиты от негативного влияния окружающей среды, плесени и грибка, что увеличивает период возведения сооружения и влечет за собой необходимость дополнительных капиталовложений.

Несмотря на недостаток, конструкция пользуется повышенным спросом, поскольку плюсы строения перекрывают минусы.

Технология строительства каркасных домов из бруса

Схема обшивки углов каркасного дома.

Строительство каркасных домов при стенах с забиркой, которая делается из горизонтально или вертикально уложенных бревен, значительно проще в работе и гораздо дешевле, чем возведение рубленых стен, так как строительная древесина может быть не самого высшего качества. По эксплуатационным качествам каркасные стены не уступают срубам, выполненным из деловой древесины. Нижняя и верхняя обвязка каркаса стен выполнена из бруса сечением 20х20 см. В брусе делают пазы, ширина которых 5 см, а глубина 6 см. На забирке должны быть сделаны гребни для соединения с пазами бруса. Стойки каркаса скрепляют скобами и соединяют с обвязкой шипом.

Технология устройства таких стен несложна. На цоколь укладывается слой гидроизоляции из рубероида или пергамина. На этот слой укладывается нижняя обвязка, точность укладки проверяется по строительному уровню. Затем устанавливаются угловые стойки, которые зашивают прочными досками толщиной не менее 5 см. С земли стойки укрепляются подкосами. Точность установки стоек проверяется по отвесу.

Подготовленный по размеру забирки брус с гребнями вставляется в нее сверху и сразу устанавливается на слой пакли. Когда весь брус установлен на высоту забирки, на шипы стоек устанавливают верхнюю обвязку.

Основные конструктивные элементы каркасных домов.

Если брус будет устанавливаться в забирку вертикально, его следует предварительно просушить, чтобы не надо было лишний раз конопатить стены. Для вертикальной установки бруса в забирку подойдет и не очень толстый брус.

При горизонтальной укладке бруса возможна осадка стен. Образовавшийся зазор следует устранить, набивая доски и паклю. Затем подшивают карниз.

Стены, собранные из сухого пиломатериала, можно штукатурить сразу после установки потолка и кровли. Если же пиломатериал сырой, то после его высыхания следует еще раз проконопатить стены. Стены внутри обшиваются рубероидом или пергамином. При этом материал укладывается внахлест.

Затем прибиваются листы сухой штукатурки, или штукатурят сами мокрым способом. Для мокрой штукатурки делают из досок или дранки косую зашивку.

Выбор проекта бытовки из бруса размером 50х50

Проводя подготовительные работы к обустройству дачного участка, или нового объекта строительства в любом случае у застройщика или дачника возникает вопрос относительно того какой проект выбрать. Рассматривая все варианты, как промышленного производства, так и возможность самостоятельного изготовления следует обратить внимание на:

• целевое назначение постройки;
• условия содержания и эксплуатации;
• необходимость использования ее в течение длительного времени с возможностью переоборудования в дальнейшем.

Исходя из этого:

для коммерческого использования (строительные бытовки, мини-офисы, посты охраны):

1. предусматривается наличие 1-2 помещений;
2. подвод основных коммуникаций – электроснабжения, водопровода;
3. установка необходимого оборудования для постоянного нахождения персонала – кондиционера, холодильника, различной оргтехники;
4. устройство достаточной теплоизоляции постройки, для использования ее круглый год;
5. возможность установки различных обогревателей.
6. обязательное соответствие наружных габаритов установленным нормам, для возможности транспортировки автомобильным транспортом.
7. для использования в качестве дачного домика:
8. наличие нескольких помещений внутри;
9. возможность размещения полноценного места для отдыха;
10. обязательное подключение к электрической сети и по возможности к водопроводу и канализации;
11. желательно размещение на фундаменте;
12. проект может быть различных размеров, в том числе предусматривать наличие ступеней и веранды;
13. расположение внутренних перегородок, окон и дверей в последующем может быть изменено для устройства помещения для иных нужд – мастерской, летней кухни или бани.

Это в принципе основные моменты, которые необходимо учитывать при выборе проекта домика из бруса.

Рассматривая проекты для самостоятельной реализации, а для коммерческих организаций это во много оправдано тем, что окупаемость такого сооружения значительно возрастает за счет возможности его дальнейшей продажи после окончания основных работ на объекте.

И все же необходимо более детально остановиться на особенностях проекта такого сооружения:

• основным конструктивным элементом в нем выступает деревянный брус 50х50 мм;
• различные панельные материалы – ДВП, ДСП, OSB;
• для утепления панелей используются различные виды утеплителя, а также паро и гидроизоляционные материалы;
• высота потолков в таких домиках, как правило, составляет 2,1-2,3 м;
• крыша одно или двускатная из рулонных материалов, битумной черепицы, листового металла или металлочерепицы;
• внутренние коммуникации прокладываются поверх внутренней обшивки стен.

Инструменты и материалы

Древесина является довольно простым в обработке материалом. Но чтобы получить ровные и чистые срезы, нужно работать острым, исправным и обслуженным оборудованием.

Для работы потребуется:

• ножовка по дереву;
• рулетка;
• рубанок;
• строительный уровень;
• молоток;
• угольник;
• шуруповерт.

Этот перечень вполне можно расширить. Чем больший набор инструментов будет в распоряжении мастера, тем легче пойдет работа.

Перед началом стройки необходимо обзавестись такими материалами и приспособлениями:

• брус 100х100 мм;
• брус 50х100 мм;
• минеральная вата;
• анкерные болты;
• саморезы;
• гвозди;
• гидроизоляционный материал;
• щиты;
• вагонка;
• сайдинг;
• антисептические препараты;
• антипирен;
• стальные уголки.

Основой для расчетов строительных материалов является схема дома.

На схеме подробно отображается размещение:

• стоек;
• обвязок;
• поперечин;
• укосин;
• оконных и дверных проемов;
• лаг;
• стропил;
• отделочного и кровельного материала.

После закупки материалов и подготовки инструментов можно приступать к работе.

Сравнению стоимости

Ценообразование каркасных домов

Каждый хозяин ищет такой вариант дома, который будет но только тёплым и надёжным, но и обойдётся дешевле других. Рассмотрим из чего же складывается ценообразование на каркасные дома.

Будет приведён расчёт для дома площадью 46 м2:

Любой дом начинается с фундамента. Сейчас для сборного дома можно ставить ленточный фундамент или столбчатый. Сборный дом весит меньше, чём брусовой, поэтому массивный фундамент для него но требуется. Столбчатый фундамент представляет собой опоры, которые установлены на расстоянии от двух метров друг от друга. Чем больше и выше дом, тем больше оснований потребуется. У такого фундамента есть преимущество: всегда можно будет попасть под дом и там не будет скапливаться вода. Такой тип фундамента хорошо подойдёт для той местности, где трудно вывести воду от места стройки дома. Ленточный фундамент является более классическим и часто используемым вариантом, но он будет и более дорогим. Если столбчатый фундамент обойдётся в 30-50 тыс. руб., то ленточный начинает свою цену от 50 тыс; Каркас дома. Это основной этап постройки. Каркас состоит из стен из древа, внутренней и внешней отделки. Стоит сразу сказать о том, что для постройки хорошего каркасного дома нужно использовать утеплитель

Если стоимость возведения каркаса будет 100000 рублей, то столько же придётся потратить на утепление и внутреннюю отделку дома. Вариантов для утепления и отделки великое множество; Важной частью постройки дома является возведение крыши. Для сборного дома возводится деревянное основания, которое необходимо утеплить и провести гидроизоляцию

Покрыть крышу можно металлочерепицей или мягкой черепицей тигола или шинглис. Стоимость возведения крыши для дома примерно составляет от 80 — 120 тыс. рублей. Самый дешёвый вариант покрытия — металлочерепица — от 90 тыс. рублей; Снаружи сборные дома обшиваются цементно-стружечными плитами, но в таком виде оставить дом нельзя. Дешевле и практичнее обшить его сайдингом. Сейчас на рынке существует большое разнообразие этого материала: представлены любые цвета, формы и размеры. Виниловый (он дешевле) сайдинг для нашего дома обойдётся в 40 — 60 тыс. рублей. Если хочется, чтобы дом был похож на брусовый, то можно использовать блок-хаус для отделки стен. Это покрытие выполнено из натуральной древесины и довольно просто устанавливается. Стоимость отделки составляет от 80 тыс. рублей. Не стоит забывать о том, что дерево менее долговечно, чём пластик. Такое покрытие придётся красить и обрабатывать от плесени; Электропроводка и водоснабжение. Специально укажем этот пункт, потому что работы по освещению и проведению в дом воды должны осуществляться до начала внутренней отделки. Минимальная стоимость работ составляет 60 тыс. рублей: при наличии колодца или скважины на территории; Если планируется проводить в доме отопление, то трубы частично размещают внутри стен. Посчитать стоимость довольно сложно, так как виды отопления бывают разные: печное, котёл на дровах, газе, воде, камин; Внутренняя отделка дома. Начинают отделку с возведения гипсокартонных стен. Далее можно использовать любой доступный материал: обои, плитку, пластиковые панели, деревянные облицовки. Сравнительная характеристика каркасных домов по их стоимости, в зависимости от размера

Что выбрать

Если стоит выбор, какой вариант лучше при необходимости быстро построить дом, то стоит отдать предпочтение каркасному. А вот более монументальные здания получаются из древесины. Они могут прослужить не одному поколению при условии, что были грамотно запроектированы и построены.

Проект здания из бруса лучше доверить профессионалам. Они смогут подобрать оптимальную толщину стен из соображений теплотехники и прочности. Также необходимо выполнять полноценный расчет фундаментов.

Каркасное здание – это вариант для одного поколения. Если он построен хорошо, то может прослужить и дольше, но изначальная задумка такова. Вариант отлично подойдет для дачного строительства, но это не значит, что он не пригоден для постоянного проживания.

Также стоит учесть эстетические особенности. Брус всегда выглядит привлекательно и презентабельно. Каркасному дому при необходимости можно легко придать любой облик. Современные отделочные материалы открывают огромный простор для творчества и экспериментов.

Решение всегда принимается в индивидуальном порядке в зависимости от имеющихся условий и предпочтений будущего владельца.

Технология монтирования каркаса из бруса

Инструменты для монтирования каркаса из бруса.

В первую очередь перед монтажом следует выбрать место установки. При этом учитываются климатические условия местности, уровень грунтовых вод, расположение коммуникаций, особенности грунта и др. Благодаря небольшому весу каркасного строения его можно возводить на слабых грунтах. Определившись с местом расположения, можно приступать к монтажу.

Для того чтобы собрать конструкцию из бруса, нужно приготовить инструментарий и материалы:

• брус;
• анкерные болты;
• утеплитель;
• гидроизоляционный материал;
• антисептические средства для дерева;
• строительный уровень, отвес;
• плотницкие инструменты;
• кронштейны, уголки.

Для долгосрочной службы деревянного строения дерево необходимо обработать специальными средствами защиты от атмосферных воздействий и вредителей.

Обработка может быть выполнена на любом этапе строительства.

Поэтапная сборка каркаса из бруса

Каркас условно состоит из следующих элементов:

• верхней и нижней обвязки;
• стоек;
• укосин, придающих жесткость конструкции;
• специальных элементов, которые необходимы для устройства дверных и оконных проемов.

Сборка каркаса состоит из следующих этапов:

Схема укладки бруса на фундамент.

1. Устройство фундамента. Каркасная конструкция имеет небольшой вес, поэтому достаточно будет сделать ленточный фундамент. Можно использовать свайный фундамент. После заливки бетон до начала монтажных работ должен хорошо застыть.
2. Монтаж нижней обвязки. Перед тем как укладывать нижнюю обвязку, следует уложить гидроизоляционный слой. Для этого можно использовать рубероид. Укладывать рубероид нужно перед монтированием обвязки. Он не должен долго находиться на фундаменте.
3. Для крепления бруса к фундаменту используются анкерные болты. Заливая фундамент, можно оставить припуски из арматуры, которые затем использовать для дополнительного закрепления бруса. Длина анкерных болтов должна подбираться с учетом того, что каркас выполняется из бруса 100х100 мм и болты должны заходить в бетон на 10 см. Расстояние между анкерами должно составлять от 1 м до 2,4 м. Брус небольшой длины следует крепить двумя болтами.
4. По углам брус обычно соединяется выборкой в полдерева или «в лапу», хотя существует множество разных соединений. Чтобы крепления угловых соединений были более надежными, они дополнительно закрепляются гвоздями или нагелями из дерева. Для изготовления нагелей применяется дерево твердых пород. Нагели используют как для угловых соединений, так и для соединения бруса нижней обвязки. При этом над нижней обвязкой они должны выступать на 10 см.
5. Когда нижняя обвязка готова, ее надо проверить на наличие перекосов, замеряя диагонали и углы между брусом.
6. Следующий этап — установка угловых стоек. При использовании нагелей стойки насаживаются непосредственно на них. Перед этим нужно просверлить отверстия в стойках, соответствующие диаметру и длине нагелей. Если нагели не устанавливались, то стойки крепятся усиленными уголками. Уголки при монтировании промежуточных стоек делают конструкцию более надежной. Можно сэкономить на креплении стоек, используя метод врубки. Для этого вырезаются пазы, глубина которых примерно равняется половине толщины бруса. Затем в эти пазы вставляется брус.
7. При монтировании стоек следует проконтролировать их вертикальность. Крепления стоек внизу недостаточно для жесткости конструкции, пока не смонтирована верхняя обвязка. Поэтому стойки укрепляются укосинами, можно использовать одну укосину для нескольких стоек.
8. При монтировании верхней обвязки брусья необходимо скрепить между собой и прикрепить к стойкам.
9. Для увеличения жесткости каркаса к вертикальному брусу крепятся раскосы, применяемые для диагональной связи. Сечение раскосов может быть меньше сечения стоек.
10. На завершающем этапе монтирования каркаса устанавливаются балки для потолка. Для крепления к верхней обвязке могут использоваться:
11. уголки;
12. кронштейны.
13. Аналогично потолочным балкам монтируются лаги для пола.
14. Последний этап — устройство кровли. Для стропильной системы используются доски с сечением 50х100 мм, которые в нижней части крепятся к потолочным балкам. Между собой стропила соединяются планками небольшой дины.

При монтировании каркаса из бруса своими руками необходимо постоянно контролировать вертикальность и горизонтальность конструкции, чтобы она отвечала геометрическим параметрам.

Концепция

История

Технологии современного каркасного домостроения немногим больше полувека. Она родом из Канады, где родилась как бюджетное решение для обеспечения жильем мигрантов, хлынувших в страну после войны.

Скорость и низкая цена строительства, однако, были оценены не только приезжими; когда же последующие десятилетия подтвердили, что дома строятся не только быстро и дешево, но и надолго — результат был предсказуем. Каркасные дома распространились вначале по всему американскому континенту, а затем и по Европе и Азии.

Любопытно: для ряда штатов США характерны сильные ветра и торнадо. Если каменные дома переносят их, в худшем случае лишившись кровли, то для каркасных строений контакт с торнадо означает полное уничтожение; жители домов на время непогоды прячутся в подвале с бетонным перекрытием. Однако восстановление домов покрывается страховкой, так что от каркасного строительства не спешат отказываться и в проблемных зонах.

Устройство

Как устроен каркасный дом?

• Фундамент — самый обыкновенный, с поправкой разве что на небольшой вес строения. Используются ленточные, свайные (в том числе винтовые) и столбчатые фундаменты; практикуется и строительство цокольных или уже упомянутых подвальных этажей.
• На фундаменте сооружается каркас. Материал — брус квадратного или прямоугольного сечения. После окончания строительства его жесткость обеспечивается обшивкой, однако пока каркас не обшит — ему требуются временные укосы, предотвращающие деформацию.
• Каркас заполняется теплоизоляционным материалом и зашивается с обеих сторон. Обшивкой традиционно служили деревянная вагонка или фанера; в последнее время ее заставила потесниться ориентированно-стружечная плита.

Устройство стены каркасного дома.

• Потолочные балки опираются на верхнюю обвязку каркаса. Либо они, либо сама верхняя обвязка служат опорой для стропил.

Достоинства

В чем преимущества каркасного дома перед цельнодеревянной конструкцией? Ведь, казалось бы, монтаж каркаса из бруса не менее трудоемок, чем возведение цельнодеревянных стен…

Основная причина — опять-таки дешевизна. Качественный брус довольно дорог; использование устойчивых к гниению пород древесины увеличивает и без того высокую стоимость.

Кроме того, есть ряд дополнительных и, надо признать, довольно весомых аргументов в пользу каркасных конструкций.

• Теплоизолирующей способности бруса в холодных регионах просто-напросто недостаточно. Чтобы обеспечить рекомендованный СНиП 23-02-2003 минимум теплового сопротивления стен, потребуется дополнительное утепление бруса. Стало быть, придется сооружать все тот же каркас с утеплением и обшивкой, но уже предварительно вложив большую сумму в закупку бруса.
• При одинаковой со срубом толщине стен каркасный дом обеспечивает лучшее утепление; стало быть, можно обойтись более тонкими стенами и… сэкономить на ширине ленточного фундамента. Опять-таки выгода.
• Большая часть срубов строится из дерева естественной влажности, что означает длительное (как правило, около года) ожидание усадки стен. В каркасном доме окна и двери можно устанавливать сразу после возведения стен.

Здесь окна установлены до обшивки каркаса.

Уточним: это возможно, если сырой каркас не обшивается сырой вагонкой. Впрочем, такой экстрим — исключение даже в среде самых неопытных строителей.

Монтаж нижней обвязки

К моменту сборки нижней обвязки фундамент должен набрать прочность. В стандартных условиях влажности и освещенности это занимает 28-30 дней. Каркасный или деревянный дом легче кирпичного или железобетонного. Поэтому вполне достаточно мелкозаглубленного ленточного или свайного фундамента. Его поверхность до начала монтажа тщательно выравнивается электрорубанком или с помощью тонкого слоя бетона.

Под нижние венцы кладется гидроизолирующая мембрана или обычный рубероид. Швы проклеиваются или промазываются растопленной смолой. Эксперты советуют не оставлять рубероид надолго на солнце или под осадками. Как только гидроизоляция уложена, необходимо начинать монтаж каркаса, используя анкерные болты или специальные закладные детали, устанавливаемые до заливки бетона. Расстояние между болтами — не более 2 метров. На короткие отрезки крепится не менее 2-х анкеров.

Способов соединения венцов в углах много. Но специалисты рекомендуют методы «выборка в лапу» или «в полдерева». Дополнительная прочность обеспечивается гвоздями, клеем, деревянными нагелями.

Гвозди не должны размещаться ближе 1,5-2,5 см от края доски. В противном случае не избежать трещин и расслоения древесины. Нагели — в форме четырехугольника или цилиндра. Предпочтительный материал — дуб или лиственница. Длина нагеля должна на 10-15 см превышать высоту яруса. И отверстие под нагель, и он сам до установки смазываются клеем, чтобы избежать смещения.

После установки каждого венца необходимо останавливать работу и проверять наличие/отсутствие перекосов, отклонений от вертикали и горизонтали. Проверяются диагонали, углы, их соответствие проектной документации.

Для упрощения процесса каждую стену или перегородку собирают на земле и устанавливают уже в готовом виде. Понадобится кран или лебедка, но так легче выдерживать углы и геометрию стоек.

Между брусьями нижнего венца монтируются черновые балки перекрытия для пола с помощью скоб 185/50. Толщина стали — от 2 мм. Лучше выбирать оцинкованные варианты.

Подготовительные мероприятия

Любая капитальная конструкция нуждается в добротном фундаменте, не являются исключением и строения каркасного типа. В нашей стране предпочитают использовать мелкозаглубленный ленточный фундамент, но его обустройство процесс достаточно долгий и тяжелый с точки зрения трудозатрат. Плюс такие основания нельзя монтировать на пучинистых грунтах.

Если возводится легкий дачный домик или небольшой каркас бани из бруса, можно обойтись монтажом столбчатого фундамента. Инструкция здесь довольно проста. Садовым буром высверливаются лунки под будущие столбы, в них трамбуется небольшая песчано-гравийная подушка. Далее вставляются трубы из свернутого рубероида, арматурный каркас и заливается бетон.

Самодельная свая изнутри.

Важно: при бетонировании столбов своими руками, инструкция требует залить раствор на 2/3, приподнять трубу из рубероида на 100 мм и подождать пока бетон начнет схватываться. После чего труба заполняется раствором полностью.

Но самым быстрым и надежным вариантом будет использование в качестве фундамента так называемых свай-шурупов. Металлические винтовые сваи делаются из толстостенной трубы с заостренным концом.

Вначале стержня винтом наваривается широкая железная полоса. Такие опоры заходят в грунт на глубину порядка 2 м и могут выдержать даже солидный каркасный или деревянный дом в нескольких уровнях.

Винтовые сваи.

Совет: сваи-шурупы считаются оптимальным вариантом. Ведь бетонный столб будет выстаиваться минимум месяц. Ленточный фундамент должен выстояться порядка полугода. А металлические винты вкручиваются своими руками за 1 день, и строить можно сразу.

Что касается самого материала, то наиболее распространенным сечением для возведения стен и промежуточных опор является сосновый квадратный пиленый брус 100х100 мм. При этом в качестве коренного венца и горизонтальной обвязки под перекрытие зачастую используется брус сечением 150х150 мм.

Устройство стены.

Когда собирается каркасная баня своими руками из бруса, специалисты рекомендуют уделить особое внимание защите от влаги. В домашних условиях качественную обработку провести тяжело, поэтому для коренных венцов и несущих конструкций лучше сразу взять уже обработанный брус из лиственницы или клееный брус.

Важно: не рекомендуется использовать для строительства свежеспиленный лес. Цена у него конечно небольшая, но велика вероятность того, что в процессе высыхания балки начнет вести. Кроме того, качественно пропитать такой лес не получиться.

Естественно нужно будет запастись гвоздями, анкерами и саморезами. Для крепления стоек понадобятся армированные уголки. Помимо традиционного плотницкого инструмента не лишним будет иметь еще хорошую торцовочную пилу.

Набор инструмента.

Нюансы зданий из бруса

Для строительства используется пиломатериал нескольких типов:

• пиленый с прямоугольным сечением. Представляет собой бревно, распиленное на брусья определенных размеров;
• профилированный. Грани снабжены выемками и пазами, облегчающими сборку;
• клееный. В процессе производства отходы древесины под высоким давлением склеиваются в единую конструкцию. В готовом брусе волокна имеют разную направленность, что значительно повышает прочность и устойчивость к усадке. Соединение может производиться только паровой обработкой или с использованием клея. Клееная модификация считается наиболее прочной и надежной, но имеет более высокую цену.

К преимуществам бруса относят

• экологическую чистоту. В процессе производства даже клееной модификации используется минимум клея. Соединение происходит за счет пара высокого давления;
• снижаются расходы на внутреннюю или внешнюю отделку. Достаточно обработать поверхности антипиренами, покрыть лаком. И можно жить с максимальным комфортом;
• практически не требуется дополнительное утепление минватой, стены «дышат» благодаря отсутствию гидро- и пароизолирующих мембран;
• минимальная нагрузка на фундамент. Если не запланирован подвал или подземный гараж, достаточно ленточного мелкозаглубленного. На слабых, пучинистых почвах обустраивают свайное или винтовое основание.

Но говорить только о преимуществах в отношении дома из бруса несправедливо.

Необходимо отметить и недостатки

• длительные сроки усадки. Эксперты говорят, что от момента перекрытия крыши до отделки должно пройти не менее года-двух. Время на усадку несколько сокращается в случае использования клееного бруса. Здесь будет достаточно полугода;
• сложности с выбором теплоизолирующих материалов. Не рекомендовано использование пенопласта и пенополистирола. Они не пропускают пар, но и не задерживают холодный воздух. В результате здание становится аналогом термоса или парника. В качестве утеплителя рекомендуется использовать только минеральную вату;
• в процессе усадки в стенах могут образовываться трещины и щели, если исходный материал не был достаточно просушен. Собственнику здания придется периодически конопатить стены, чтобы не думать, откуда берутся мостики холода;
• неустойчивость к огню. Древесина — любимая «пища» пламени. Антипирены — препараты, увеличивающие сопротивление огню — не устраняют угрозу возгорания полностью. Они только дают владельцу несколько дополнительных минут для эвакуации и выноса ценного имущества.

Некоторая часть недостатков нивелируется при использовании клееной древесины. Но, одни недостатки устраняются, другие добавляются, и о них необходимо знать:

• качество материала полностью зависит от совести производителя. В оригинальной технологии склеивание волокон производится под воздействием пара, давления и собственных клеевых смол, находящихся в древесине. Производитель, желая ускорить процесс создания, может добавлять химические клеи. Такой брус уже не относится к экологически безвредным. К тому же неизвестно, как подобный материал будет «вести себя» через годы эксплуатации;
• клееный пиломатериал стоит в разы дороже стандартного пиленого леса и силикатного кирпича. Стоимость здания превысит цену каменного особняка. Клееный брус рекомендуют к использованию, если требуются стены большой длины. В остальных ситуациях распиловка, подготовка к монтажу сведет на нет прочностные характеристики.

Начало строительства: особенности

Рисунок 3. . Осуществлять монтаж главных элементов строения можно сразу после его постройки.

В идеале должен быть уже подготовленный фундамент ленточного типа. В качестве материала отлично подойдет деревянный рей в виде квадрата или прямоугольника толщиной 50 мм, ширина напрямую будет зависеть от утепляющего слоя.

Целесообразнее всего будет купить предварительно просушенные пиломатериалы. В противном случае придется самостоятельно заниматься этим делом, что займет уйму времени, вплоть до нескольких месяцев. Поэтому экономить на этом не имеет смысла.

Необходимо непременно провести обрабатывание поверхности специальными антисептическими растворами. Такие меры помогут продлить срок эксплуатации древесины.

Самые последние новинки в этой области обладают антипожарной активностью, в результате чего они заметно помогают бороться с огнем в случае возникновения очагов возгорания. Многие модернизированные антисептики надежно защищают дерево от насекомых-вредителей и активных процессов гниения.

Какие породы древесины используют при возведении бруса своими руками? Внутреннее основание, скрытое от посторонних глаз, следует отделывать сосной, елью. Эти материалы отличаются невысокой ценой. Каркас, построенный из твердого дуба или крепкой лиственницы, будет намного надежнее.

Вся процедура монтажа коробки из бруса напоминает формирование скелетного остова. Подобные конструкции можно возводить в течение всего года.

Установка стоек

После монтажа нижней обвязки переходят к установке стоек. В оптимальном варианте их насаживают на нагели нижнего ряда, высверлив отверстия нужного диаметра и смазав все места соприкосновения клеем.

Вместо нагелей для крепления можно использовать стальные уголки с оцинкованными шурупами. По мнению некоторых специалистов, уголки предпочтительней нагелей. Если же актуальным остается вопрос экономии, то оптимальный способ крепления стоек — вырубка пазов, но прочность будет ниже, чем при использовании уголков.

Мнение эксперта Сергей Юрьевич Строительство домов, пристроек, террас и веранд. Все стойки выставляются в соответствии с заранее составленным планом, чтобы не оказалось, что не предусмотрены оконные и дверные проемы. В оптимальном варианте между стойками делается не более 50 см.

В зависимости от способа монтажа стоек меняется их длина. Если в качестве крепежного элемента используются нагели или стальные уголки, то длина стойки соответствует высоте этажа. Если крепление производится вырубкой, то с каждой стороны добавляется некоторое количество сантиметров на паз.

Чтобы в процессе работы стойки не «разболтались», не отошли от вертикального положения, каждая укрепляется дополнительным укосом, изготовленным из чернового леса, горбыля, опалубки.

Стоит или нет строить самому? Мнение экспертов

Вопрос строить или не строить, хотя и напоминает Гамлетовское «Быть или не быть?» во многом может быть решен после изучения мнения экспертов, куда можно условно привлечь как и действительно профессионалов, так и тех кто может похвалиться самостоятельно возведенной бытовкой.

Для тех кто уже имеет опыт сборки таких строений и может поделиться своим, собственным опытом как положительным, так и, увы не совсем, буде уверять что это вполне возможно и даже нужно делать, ну хотя бы для того чтобы поверить в свои силы.

Истина же лежит где-то посередине. Для человека имеющего четкий план работы, умеющего обращаться с основными инструментами, ну или хотя бы держать в руках молоток – это вполне реально. Для тех, кто считает, что это нерационально вполне нормально будет купить уже готовый проект.

Чем чреват самострой. Ошибки строителей

При самостоятельном строительстве, дачной бытовки необходимо учитывать:

1. документальное оформление строительства, это актуально для всех видов построек, как на земле садоводческих товариществ, так и других землях, ведь строение не висит в воздухе;
2. наличие проекта, пусть даже самого простого, но с минимальными расчетами материалов, его можно в любой момент поправить, а вот без расчета материал придется постоянно докупать;
3. в проекте обязательно учитывается мощность электропроводки, размещение отопительных приборов, систем обеспечения, и сделано это должно быть прежде всего профессионалами, поскольку неправильный расчет сечения кабеля может привести к замыканию проводки и пожару.

А вот профессиональные строители, как правило, грешат следующими ошибками:

• неправильное размещение строения;
• нарушение технологии строительства;
• некачественное проведение различных операций и работ;

Пошаговая инструкция по сооружению

Установка каркаса на стену должна выполняться после окончания мокрых процессов и до сборки чистового пола, на потолок – после завершения отделки и прокладки инженерных коммуникаций. Все работы ведут в следующем порядке:

1. Разметка;
2. Сборка каркаса;
3. Монтаж листов;
4. Отделочные работы.

Разметка

На полу и потолке отбивочным шнуром наносят положение будущих стартовых брусьев каркаса с учетом их толщины. Перенос меток между полом и потолком выполняют лазерным уровнем или магнитным отвесом. В это же время отмечают местоположение дверных проемов, места крепления вертикальных стоек с учетом выбранного шага.

Сборка каркаса

По отмеченным линиям на полу и потолке закрепляют стартовые брусья дюбель-гвоздями, длиной не менее 3.5 см. Следом устанавливают вертикальные бруски, примыкающие к стенам. Их длина должна быть такой, чтобы они плотно входили между направляющими. Производят фиксацию элементов саморезами или металлическими уголками. На этом этапе выбранный участок помещения должен быть обрамлен по периметру.

Утеплитель заложен в каркас

На втором этапе монтируются вертикальные брусья с выбранным шагом. Для обеспечения дополнительной жесткости конструкции ее укрепляют горизонтально расположенными между ними стойками.

Прокладка коммуникаций

Если планируется размещение санитарно-технических трубопроводов и слаботочной проводки (ТВ, интернет, телефон), сделать это нужно после сборки каркаса. Чтобы упростить процесс размещения вертикальных брусьев, в качестве стартовых направляющих на полу и потолке можно использовать металлические профили.

Монтаж листов

Листы размещают на каркасе, подгоняя вплотную к стене и потолку, закрепляют саморезами от центра к краям или одновременно в вертикальной и горизонтальной плоскости (попеременно). Шляпки саморезов утапливаются на 1 мм. Между листами и полом оставляют зазор 1-1.5 см заделывая его впоследствии герметиком.

Стыки между листами заделывают шпаклевкой с армирующей лентой или без в зависимости от типа кромки ГКЛ. Шпаклюющий состав наносится в 2 слоя – стартовый и финишный и не должен выступать за пределы шва. Углы обрабатывают с применением армирующей ленты, сгибая ее под нужным углом. После высыхания раствором производят финишную отделку поверхности листов с последующим размещением облицовочного материала.

Деревянный каркас для потолка

Аналогичным образом собирается обрешетка для гипсокартона на потолке. Возможны варианты с установкой по периметру направляющих, когда необходимо оставить пространство между потолком и обшивкой или без них, с закреплением брусьев сразу на потолок. Другой вариант – расположение в нужных местах двойных брусков и размещение между ними элементов обрешетки.

Какой нужен крепеж и способы соединения

Соединение деталей каркаса, их крепление на стене и потолке выполняют дюбель-гвоздями. В бетонных поверхностях предварительно делают отверстия перфоратором со сверлом, диаметр которого соответствует диаметру дюбеля.

К дополнительным элементам крепежа можно отнести металлические уголки. Ими стыкуют вертикальные стойки с горизонтальными. Крепление направляющих деревянных брусьев ведут с шагом 40-60 см (расстояние между ближайшими стойками).

Металлическая пластина применяется как для стен так и для потолка

Соединение элементов деревянного каркаса друг с другом выполняют саморезами под углом или металлическими перфорированными уголками. Монтаж брусьев на стене делают с отступом от нее, используя потолочные и напольные стартовые профили или без отступа, когда стартовые бруски не нужны, а вертикальные стойки крепят сразу на стену. Если она кривая, делают ее выравнивание спецсоставами или путем подкладывания в нужных местах деревянных прокладок.

Основная конструкция

Рисунок 2. Устройство стены каркасного дома.

1. Возведение фундамента. Традиционный вид основания, который способен выдержать незначительный вес построенного здания. Это могут быть винтовые, ленточные, столбчатые фундаменты.
2. Строительство каркаса на основании. В качестве материала отлично подойдет брус квадратной формы. В момент возведения такого строения реи на короткое время обиваются укосами. Такой прием способен предотвратить возможные перегибы материала.
3. Коробка строения утепляется подходящими тканями и закрепляется со всех сторон. В качестве облицовочного материала хорошо подойдет фанера или вагонка.
4. Брус для потолка делает упор на верхнюю обвязку основы.

Остов любого строения представляет собой комплекс несущих балок, соединенных друг с другом обвязками и замками. Конструкция такого плана должны быть крепкой и твердой. Собрать всю систему в одно целое бывает очень нелегко (рис.2).

Главные преимущества.

Возвести основу из бруса своими руками несложно. Материал такого плана дает существенную экономию денежных средств, ведь его цена невелика. Так, здания, возведенные из бруса, нуждаются в обязательном утеплении фасада. Беря во внимание толщину стен обычного сруба и тонкого основания каркасного дома, можно говорить о материальной выгоде последнего варианта.

Основная масса домов возводится из древесины природной влажности.

В таком случае следует ждать процесса естественной усадки здания. Каркасные здания не требуют ожидания большого количества времени. Заниматься монтажом главных элементов строения можно сразу же после его постройки (рис.3).

Но, что очень важно, непросохший каркас не отделывается такой же сырой вагонкой.

Обвязка

Бруски устанавливаются на сваи по всему периметру основания. Соединяются между собой вполдерева при помощи гвоздей, длиной 120 миллиметров. На углах стыки можно усилить при помощи металлических уголков, закрепленных гвоздями, длиной 50-60 миллиметров.

Фиксация обвязки к основанию выполняется при помощи крепежных винтов. Брусья укладываются в оголовки (в специальные пазы) и привинчиваются.

Поверх обвязки необходимо уложить доску. Она должна перекрыть места соединений брусьев. Сюда в дальнейшем будут монтироваться стойки каркаса. Доску также надо обработать антисептиком. Длина гвоздей для крепления – 120 мм.

Устройство чернового пола

Между лагами укладывается утеплитель, на него стелется пароизоляционная пленка. Последний слой – фанера, которая укладывается на лаги по всему периметру.

Установка каркаса

Далее идет монтаж всех остальных стоек. Для этой цели также подойдут уголки. На все стойки устанавливаются укосины. Они будут препятствовать расшатыванию.

Брус верхней обвязки

В углах бруски надо крепить при помощи вырубки, в других местах – стальными уголками. Уголки фиксируются саморезами.

Чтобы придать конструкции прочность, делается монтаж диагональных укосов.

Монтаж потолочных балок

Монтаж делается тремя способами:

• Методом вырубки
• Перфорированными кронштейнами
• Стальными уголками

Можно сочетать несколько способов, к примеру, уголки и метод вырубки. Балки должны опираться на брус обвязки. Крепление выполняется саморезами.

Монтаж стропильной системы

Монтаж крыши – процесс трудоемкий, поэтому мы вынесли его описание в отдельную статью «Крыша каркасного дома своими руками».

Внешняя отделка

Для этой цели можно использовать сайдинг, имитатор бруса, камня или любой другой материал, предназначенный для этого. Порядок выполнения следующий:

• Вначале монтируется обрешетка из брусков, размером 40 на 50. Шаг крепления – 60 сантиметров. Можно также использовать профили из металла
• Обрешетка обрабатывается антисептиком и огнеупорным составом
• Далее идет монтаж отделочного материала по определенной технологии

Утепление дома

Внутренняя отделка

В этой статье мы рассказали вам по шагам, как построить каркасно-щитовой дом своими руками. Надеемся полученная информация будет вам полезна.

Фотоотчет строительства каркасного дома своими руками

В этом разделе вы найдете фото строительства каркасного дома, который строил наш читатель своими руками по выходным дням.

Видео строительства каркасного дома своими руками

Двухскатная крыша

Как сделать каркас для сарая с двухскатной крышей. Он выполняется так же, как и строение с односкатной крышей. Разница заключается только в конструкции кровли. Вверху обвязки из досок фиксируются два треугольника со стороны малых стен сарая. Они должны быть больше ширины конструкции.

Сарай с двухскатной крышей.

Посредине треугольников крепится доску, чтобы двухскатная крыша была укреплена. Для усиления кровли также рекомендуется прибить на треугольник металлические пластины. После этого фиксируются стропила. Для этого используются доски 150х50 мм.

На такой каркас крыши сарая устанавливается обрешетка под кровельный материал. Рекомендуется использовать металлочерепицу. После этого выполняется обшивка, установка дверей своими руками и декорирование сарая. Конструкция готова к эксплуатации.

Зная, как построить дощатый сарай, можно самостоятельно возвести сооружение в короткие сроки. Главное – выбрать качественный материал и придерживаться правил строительства.

Требования к материалам и правила работы

В своде правил по проектированию и строительству есть основные требования, которые нужно соблюдать для создания прочного каркаса и последующего размещения листов. Вот основные из них:

1. Все изделия и материалы должны иметь гигиеническое заключение и пожарные сертификаты;
2. В пространстве между каркасом и черновым основанием, там где того требуют условия эксплуатации, необходимо размещать тепло-, звуко-, огнеизоляционный материал;
3. Водопоглощение водостойких и водоогнестойких листов гипсокартона должно быть не более 10%;
4. Листы ГКЛВО (влагоогнестойкие) применяются в помещениях с влажностью воздуха не более 90%, температурой, не превышающей 30С. При их использовании для обработки поверхности используются водостойкие грунтовки, шпаклевки, краски;
5. Для крепления листов ГКЛ толщиной не более 15 мм на деревянный каркас используются шурупы TN35, толщиной до 24 мм – TN45;
6. При продольном размещении листов шаг их крепления делают не больше 60 см, при поперечном – не более 1.25 м;
7. Для улучшения звукоизоляционных свойств конструкции между направляющими брусьями, потолком и полом прокладывается уплотнительная лента;
8. Фиксация листов к каркасу осуществляется саморезами с шагом 25 см, (вразбежку) с отступом от краев – 10 мм (край с картоном), 15 мм – (обрезанный край);
9. Стыки листов при их вертикальном расположении должны приходиться на центр стоек, при горизонтальном – на дополнительные бруски, размещенные между вертикальными стойками;
10. Шаг несущих брусьев на потолке – 50 см при поперечном расположении ГКЛ, 40 см – при вертикальном;
11. Шаг крепления ГКЛ на потолке – не более 17 см.
