Что такое байпас в системе отопления? Устройство, применение и монтаж

Байпас – это кусок трубы идентичный отрезку магистрали, устанавливаемый в ключевых ее местах. Устанавливают его только в однотрубных контурах, обеспечивающих течение теплоносителя только по одному трубопроводу, который берет начало от котла и возле него заканчивается. При этом, вода сначала уходит от теплогенератора в направлении всех радиаторов дома, а затем, отдав им свое тепло, возвращается к нему.

Главным отличием двухтрубных систем от своих одноконтурных аналогов, является возможность разделения на отдельные потоки подаваемого и возвращающегося к котлу теплоносителя. Поэтому, для двухтрубной системы нет необходимости устанавливать байпас. А в случае с одним контуром, когда и подача и обратка нераздельны и идут одним потоком, он просто необходим.

Такая обводная конструкция монтируется на контурах из одной трубы, которая может идти в 2 плоскостях: вертикальной и горизонтальной. А значит, и байпас может устанавливать по-разному. Вертикальные контуры имеются в строениях высотой 2 и более этажа, горизонтальные – в частных одноэтажках и квартирах.

В зависимости от функций, которые возлагаются на такую обводную конструкцию, выбирается место ее установки: на насосе, который гонит теплоноситель по трубе или на отдельных радиаторах.

Независимо от места монтажа, обводной элемент обеспечивает непрерывность течения жидкости в трубопроводе независимо от исправности основных агрегатов. В отопительном контуре, байпас представляет собой запасной канал, по которому жидкость продолжает циркулировать в контуре, а значит, в нем не возникнут перепады и скачки давления.

Для чего нужен байпас

Байпас — это обводный трубопровод, служащий для организации протекания теплоносителя в обход основного пути. Обычно на участке обвода вмонтировано какое либо оборудование. При этом один конец байпаса подключён к подводящему концу трубы, а другой к отводящему. В промежутке между обводной трубой (байпасом) и отверстием входа в прибор устанавливается запорная арматура.

Для того, чтобы устройство можно было полностью отключить, на отводящем конце трубы монтируют кран. (он находится в промежутке между отверстием выхода оборудования и байпасом)

Основа работы заключается в том, что любое устройство установленное посредством байпаса, можно отключить от всей системы просто перекрыв входной и выходной кран. Отключенное оборудование может ремонтироваться или меняться. И при этом непрерывность тока теплоносителя сохранится. Существует несколько случаев применения обводной трубы.

Теперь об интересах тех и других. И для чего же все-таки нужен кран на байпасе?

Итак, смотрим в корень. Горячая вода бежит к нам из города в дом по большим трубам. Трубы эти, как мы все знаем, в основной своей массе находятся в плачевном состоянии:

• Первое плачевное состояние — это ржавая вода в проржавевших трубах. В результате грязь забивает наши батареи, через них плохо проходит вода и блокирует ток воды к соседям. Кто виноват?
• Второе плачевное состояние — это частые аварии, приводящие к тому, что целые дома стоят зимой без отопления. Кто виноват?

Если у Вас в результате этих казусов засорились трубы или Вы просидели несколько дней без тепла, то по квитанции Вы все равно исправно заплатите столько, сколько Вам начислили, как будто бы все было на высшем уровне и Вы получили качественные услуги. В суд идут или самые отчаянные или у кого много свободного времени.

Итог — Ваше неудовлетворение положением дел.

Для ТСЖ, ЖСК и т. п. неинтересно учитывать интересы каждого отдельно взятого жильца, слишком уж это муторно и накладно! Гораздо проще прописать для всех единые правила и карать непослушных. Поставил кран на перемычку — плохой! Даже если кран всегда открыт — все равно плохой! Не положено! А кто-то идет на встречу, понимая для чего человек его поставил. Кто виноват?

1-ый вариант

А теперь давайте посмотрим на каждого отдельно взятого жильца. Он один на один со своими проблемами. Вот представим, что у него много детей и большое помещение, которое нужно отапливать. Вот поставил он батарею, поставил перемычку, а напор воды слабый. Ну такой слабый, что вообще через батарею не идет: из 12 колен только 3 горячие, остальные еле теплые. И еще сантехник все трубы одного диаметра сделал.

Что прикажете делать этому жильцу. Вы скажете, батарея, наверное, засорилась. Хорошо. Вот перекрыл он краны на своей батарее, снял ее промыл, прочистил или вообще новенькую поставил, . а напора нет. или его недостаточно. Дети мерзнут.

Вот в этом случае и нужен кран. Перекрыл его полностью на перемычке и вся вода тогда пошла через батарею. Я не утверждаю, что это нормальный эксплуатационный режим. Нет! Но в периоды, когда происходят аварии, в батареи подают очень слабый напор воды. Люди мерзнут. Как временное решение, почему бы не пустить всю воду через батарею. Но тут вся ответственность лежит на данном человеке. Он обязательно должен открыть кран на байпасе, когда авария будет устранена.

Главный конфликт этого решения состоит в том, что пуская абсолютно всю воду через свою батарею, данный жилец немного понижает температуру входящей воды для соседа снизу, поскольку батарея в любом случае успевает отдать в комнату определенное количество тепла.

Таким образом, каждый последующий сосед при тех же действиях еще более понижает температуру воды для нижестоящего. Однако, в условиях слабого давления, когда ток воды в основном идет через перемычку, батареи у всех и так практически не нагреваются, так что лучше иметь минимальное тепло всем, чем вообще сидеть без тепла никому.

Здесь есть и второй подводный камень. Закрывая кран на перемычке, т. е. пуская всю воду через батарею, нужно быть абсолютно уверенным, что Ваша батарея не засорена. В противном случае Вы рискуете заблокировать весь стояк, а вот тогда точно ждите приход обозленных соседей.

Процесс установки байпаса своими руками

Прежде чем монтировать перепускной клапан системы отопления, следует принять на заметку правила установки от специалистов:

1. Лучше устанавливать байпас ближе к радиатору отопления, отступая как можно большее расстояние от вертикальной трубы (стояка).
2. При необходимости перепускной клапан сооружается своими руками из отрезка трубы, двух тройников. Соединение сваркой или резьбой. Для резьбового соединения нужно купить тройники уже с нарезанной резьбой и нарезать ее на концах трубы.
3. Чтобы система работала более эффективно, устанавливается регулировочное, терморегуляционное оборудование. Точка монтажа между байпасом и батареей.
4. Для демонтажа насоса обходная конструкция оснащается запорной арматурой.
5. Чтобы запустить работу старой системы отопления нужно установить байпас с циркуляционным насосом, обратным клапаном и шаровыми кранами. Насос обеспечит транспортировку теплоносителя, обратный клапан предупредит обратный ход воды, а шаровые краны помогут регулировать уровень напора.
6. Чтобы теплоноситель поступал в радиатор отопления без изменения скорости, размер диаметра байпаса должен быть на 1 показатель меньше размера диаметра центральной трубы.
7. При подключении насоса в обходной патрубок обязательно монтируется шаровой кран или обратный клапан.
8. Обводная линия при монтаже теплых полов монтируется обязательно. Это обеспечивает транспортировку теплоносителя, поступающего из смесителя, где горячая вода смешивается с обраткой и охлаждается до нужной температуры. Трехходовой клапан пропускает лишь малое количество кипятка, а остальной поток теплоносителя нормальной температуры идет уже через байпас, циркулируя по контуру и отправляясь к нагревательному элементу.
9. Для формирования малого контура при использовании твердотопливного котла байпас подключается с одной стороны к подающему трубопроводу, где теплоноситель максимально прогревается и к смонтированному на обратке трехходовому клапану с другой стороны.

Чтобы поставить байпас не придется менять всю конструкцию системы отопления. Проще всего работать с клапаном, который продается в комплекте с шаровыми кранами. Установка требует переделки магистрали с монтажом обходного участка, установки шаровых кранов, тройников и сборки клапана с его последующей установкой.

Поэтапно процесс выглядит так:

• для переделки магистрали нужно увеличить расстояние резьбовых концов в зоне, где был накручен насос;
• собрать насос, узел вокруг него и прикрутить шаровые краны;
• соединения насоса разъемные, поэтому сборка и установка на трубопроводе не доставит проблем;
• сразу за кранами поставить тройник, диаметр которого такой же как у трубопровода;
• обрезать трубопровод, вставить узел, для удобства работы можно убрать насос, а 2 части трубопровода соединить с магистралью;
• как только эта часть байпаса собрана, можно ставить насос на место;
• поднять трубопровод вверх от тройников так, чтобы он не мешал насосу;
• свести два патрубка вращающимися движениям, а перемычку и шаровой кран установить посредством резьбовых наконечников и разъемных соединений.

Трубопровод располагается вертикально или горизонтально – на работу байпаса при правильной установке, это не повлияет.

https://youtube.com/watch?v=WBFqxw11N04

Установка байпаса при монтаже обводных труб имеет свои особенности, в частности:

1. Размер диаметра обводной трубы должен быть на размер меньше размера диаметра основной магистрали.
2. Перемычка ставится как можно ближе к батарее отопления, а вот кран на байпас в многоквартирных домах не ставится.

Обвязка батарей

Если монтаж системы проводится самостоятельно, то нужно знать все требования, которые предъявляются к тому или иному элементу. Это касается и байпаса. Зачастую его устанавливают в местах крепления радиаторов. Но, для чего нужен байпас в системе отопления? Этот вопрос нужно рассмотреть более тщательно.

Радиаторы обвязываются по простой схеме

Зачем он нужен?

Раньше при строительстве и обустройстве дома использовалось однотрубное отопление. Это значительно упрощало выполнение работ, а также снижало затраты. При этом в элеваторном узле устанавливались два коллектора, которые отвечали за подачу и обработку теплоносителя. Дальше отопление разрабатывалось по разным схемам:

1. Верхняя подача. От коллектора до верхнего этажа шла труба. По этому стояку теплоноситель подавался вверх. После этого он опускался вниз, проходя через все радиаторы.
2. Нижняя подача. В этом случае теплоноситель начинает подаваться в радиаторе уже при поднятии вверх. Такое последовательное подключение приборов имеет некоторые недостатки.

Как в первом, так и во втором случае подключение выполнено последовательно. А это значит, что при возникновении неполадки на каком-то оборудовании, придется отключить всю систему. Чтобы обойти эту проблему, в систему включались специальные трубы-перемычки. Так, при необходимости посредством кранов радиатор отключается от системы, не нарушая ее работу. Это дает возможность беспрепятственно провести ремонт батареи.

Перемычка устанавливается ближе к батарее

Это не единственная причина использования перемычки в отоплении. Нагрев помещения осуществляется с помощью радиаторов. При наличии байпаса с вентилями, хозяева квартиры имеют возможность самостоятельно провести регулировку подачи теплоносителя. Таким образом, контроль температурного режима в доме не составляет труда.

Важно! Краны и вентили устанавливаются ближе к радиаторам. Это позволит выполнить их отключение, не влияя на поток теплоносителя.

Труба перевязки имеет различную форму

Монтаж байпаса

Чтобы провести монтаж отопления, необходимо обладать определенными знаниями и навыками. При этом учитывается способ сборки трубопровода. Для этого используют резьбовое и фитинговое соединение, а также спайку труб. Обладание такими навыками упростит выполнение работ. При этом стоит учесть некоторые правила и рекомендации специалистов:

1. На промежутке между стойком и байпасом не должно быть никаких вентилей. В ином случае циркуляция теплоносителя может быть нарушена.
2. На вертикальной трубе стояка перемычка монтируется в непосредственной близости к батарее. При этом должно быть предусмотрено место для установки запорной арматуры. Ее монтируют с двух сторон радиатора.
3. Не стоит устанавливать вентили на байпасе без необходимости. Если установить краны на перемычке, то произойдет разбалансировка схемы. В автономной системе частного дома это в свою очередь позволяет перенаправить поток. В многоэтажном строении такой вариант малоэффективен и является нарушением норм.
4. Важным является размер труб. Диаметр вставки на два размера меньше сечения стойка. Патрубки, которые отходят к радиаторам, делаются на размер меньше. В горизонтальной схеме соотношение размеров несколько иначе.

Соблюдение размеров труб и патрубков обеспечит нормальную работу системы, согласно всем законам гидравлики. Что же касается монтажа, то его особенности напрямую зависят от типа используемого материала. Если речь идет о металлическом трубопроводе, то достаточно просто варить перемычку и установить краны.

Монтаж осуществляется по-разному

Использование полипропиленовых, а также металлопластиковых предусматривает применение специальных фитингов. Байпас можно соорудить самостоятельно из трубы нужного размера или приобрести уже готовую деталь.

Важно! В системе с двумя стояками перемычка не нужно. Отключение радиатора от системы осуществляется с помощью кранов, которые устанавливаются на отрезке между стояком. Но, нужен ли байпас в однотрубной системе? Назначение этого элемента определенно.

Насос часто устанавливают на перемычке

Установка на насосе

Байпас для циркуляционного насоса с шаровым краном

Для чего нужен байпас в системе отопления на участке, где установлен электрический насос? Точнее будет сказать, что насос устанавливается прямо на нем. Такое практикуется, когда в гравитационный контур, тот в котором циркуляция осуществляется самотеком, ставится электрический нагнетатель. Он увеличивает скорость потока и тем самым КПД контура становится выше. Это связано с тем, что при более высокой скорости теплоноситель доходит до крайнего радиатора с меньшими теплопотерями.

Вариантов установки байпаса для циркуляционного насоса два:

• на новый контур;
• на уже имеющийся контур.

Разницы в монтаже нет никакой

На что нужно обратить внимание, так это на наличие запорной арматуры на центральной магистрали между патрубками обвода. Это нужно для того чтобы теплоноситель проходил через байпас для циркуляционного насоса, а также чтобы не создавался обратный поток. Чтобы понять почему, рассмотрим поэтапно, как это работает:

Чтобы понять почему, рассмотрим поэтапно, как это работает:

• когда работает насос, то он придает теплоносителю ускорение;
• вода из обвода попадает в магистраль и начинает двигаться в обоих направлениях;
• в одну сторону (нужную) она уходит беспрепятственно, а во второй стороне наталкивается на обратный клапан;
• клапан закрывается и тем самым препятствует циркуляции в обоих направлениях.

То есть вода после насоса давит на тарелку клапана сильнее, чем до него, так как скорость теплоносителя за насосом будет выше. По задумке при отключении насоса теплоноситель перестает давить на обратный клапан и не перекрывает его. Это позволяет воде циркулировать самотеком по магистрали, не заходя в обвод.На практике байпас для отопления с обратным клапаном работает не так, как от него требуется.

Поэтому перед тем как установить байпас в систему отопления с обратным клапаном нужно понимать, что по факту, установка насоса на обводе не будет иметь никакого смысла. С таким успехом его можно было бы ставить прямо на магистраль, при этом сознательно отказаться от возможности использования контура обогрева автономно. Нужен ли байпас в системе отопления в таком случае? Получается что, нет.

Если же вместо обратного клапана поставить обыкновенный шаровый кран, то вы сами сможете управлять вектором циркуляции воды по контуру. Давайте рассмотрим, как сделать байпас в систему отопления, на котором будет установлен насос. В такой схеме он состоит из отдельных элементов:

• патрубки с резьбой, которые ввариваются в магистраль;
• шаровые краны – устанавливаются с обеих сторон;
• уголки;
• фильтр грубой очистки – ставиться перед насосом;
• две американки, благодаря которым насос можно снять для проверки или ремонта.

Если вы делаете байпас в системе отопления своими руками, важно соблюдать правильное расположение на нем насоса. Ось крыльчатки должна находиться горизонтально, а крышка клеммной коробки смотреть вверх. Если при правильной установке крышка клеммной коробки смотрит вниз, то ее расположение можно изменить, открутив четыре болта на корпусе

Такое расположение необходимо чтобы был свободный доступ к клеммам, отвечающим за подсоединения питания, а также чтобы исключить попадание на них теплоносителя в случае появления утечки

Если при правильной установке крышка клеммной коробки смотрит вниз, то ее расположение можно изменить, открутив четыре болта на корпусе. Такое расположение необходимо чтобы был свободный доступ к клеммам, отвечающим за подсоединения питания, а также чтобы исключить попадание на них теплоносителя в случае появления утечки.

Виды байпаса в системе отопления.

Помимо того, что установка запорной арматуры производится на входных и выходных патрубках, она так же устанавливается и на байпасе. Существуют следующие типы байпасов, в отличие от типа арматуры:

Нерегулируемая обводная труба

Стандартная труба без добавочных элементов. Течение теплоносителя по такой трубе проходит в свободном режиме. Байпасы данного типа обычно применяют при установке батарей. При монтаже данного вида обводной трубы стоит помнить о том, что жидкость из двух труб выберет ту, у которой больше диаметр (меньше гидравлическое сопротивление). Соответственно диаметр трубы вертикального байпаса не может превышать диаметр основной трубы.

При устройстве горизонтального байпаса его диаметр обычно равен диаметру главной трубы. Патрубок, идущий к отопительному прибору должен быть уже. Здесь действует закон о том, что среда с высокой температурой стремится наверх, благодаря меньшему удельному весу.

Байпас с ручным управлением

Это труба с вмонтированным в неё шаровым краном. Выбор именно данного типа крана обусловлен тем, что в открытом положении он абсолютно не мешает току жидкости, а следовательно не оказывает дополнительного сопротивления. Подобный тип обводной трубы удобен в плане регулировки количества жидкости, идущей через неё. Стоит отметить то, что составные внутренние части шарового крана могут прикипать друг к другу. В следствие этого его нужно иногда просто проворачивать, для профилактики. Основное использование данный вид байпасов нашёл при монтаже батарей 1-но трубной магистрали и при обвязке гидронасосов.

Автоматический байпас

Нашёл применение в обвязке насоса гравитационной отопительной системы. Жидкость в подобной системе практически всегда циркулирует без участия устройства для перекачивания. В данном случае электронагнетатель монтируется в систему для повышения скорости тока теплоносителя. Благодаря этому уменьшаются потери тепла и увеличивается общий коэффициент полезного действия системы. Жидкость в подобном типе байпаса перенаправляется автоматически. Когда теплоноситель проходит через прибор, обводная труба автоматически закрывается. Во время остановки насоса из за различных причин (поломка, отключение питания и др.) жидкость перенаправляется в байпас. Существует несколько типов автоматических байпасов:

Клапанный автоматический байпас

Включает в себя шаровой кран, который почти полностью не создаёт сопротивления свободному току жидкости через трубу в свободном режиме. Во время включения насоса скорость течения возрастает. Жидкость из выходного отверстия трубы направляется в магистраль и начинает течь в 2 направлениях. Во время движения по прямому пути никаких препятствий не возникает, а при движении назад теплоноситель утыкается в обратный клапан. Из минусов подобного вида байпаса следует отметить его повышенную чувствительность к загрязненной воде. В случае попадания даже мелкого мусора подобная система может сломаться.

Инжекционный автоматический байпас

В основу инжекционного автоматического байпаса положен принцип гидроэлеватора. На главной магистрали устанавливается насосный узел расположенный на более узкой трубе обводки. Концы обводной трубы частично заходят в главную магистраль. Поступление жидкости во входной патрубок создаётся за счёт возникновения около него области разряжения. Эта область возникает за счёт насосного узла. Из выходного патрубка теплоноситель выходит под давлением с ускорением. За счёт этого обратное течение жидкости исключается. В том случае, если насосный узел не работает, вода самотёком идёт через байпас.

Что такое байпас

Любой человек нуждается в том, чтобы в доме всегда сохранялось тепло, поэтому старается организовать отопительную систему самым лучшим образом.

Байпас зачастую встречается в:

• Комплексах нефте- и газопроводов;
• В устроенном центральном электроснабжении;
• В системах водоснабжения и водоотведения;
• Системе отопления.

На магистральных нефте- и газопроводах эта конструкция применяется во время проведения профилактических и ремонтных работ, также при авариях. В центральных линиях электроснабжения – при выходе из строя трансформатора, проведении ремонтных работ или обрыве линии проводов. В системах горячего и холодного водоснабжения они задействуются при внештатных ситуациях и авариях.

Зачастую, для устранения различного рода изъянов, отопительная система может нуждаться в серьезных доработках. Bypass предназначен для решения таких проблем. Он представляет собой перемычку в виде отрезка трубы, монтируемого между прямой и обратной проводкой радиатора отопления.

Это устройство широко применяется в системе отопления в случае:

• Наличия циркуляционного насоса;
• Для регулирования уровня температуры;
• Для экономии подачи теплоносителя.

Устанавливается это устройство в отопительных системных конструкциях, где имеется циркуляционный насос или котел, чтобы в случае надобности можно было провести ремонтные работы без остановки системы отопления. Может применяться в индивидуальной системе отопления для регулировки уровня температуры, за счет того, что в устройстве есть краны для распределения потоков воды и регулировки ими. Это устройство помогает регулировать уровень подаваемой обычной воды как частично, так и в полной мере, в зависимости от того, насколько перекрыта труба. За счет этого контролируется уровень нагрева каждой батареи отдельно.

Также это устройство выполняет роль прибора, помогающего экономит расход топлива, поступающего в отопительную систему, при этом поддерживая нужный температурный режим в нормальном состоянии.

Какие функции выполняет

Назначение байпасного клапана (что это такое) в системе отопления – перехват части или всего потока теплоносителя, проходящего через отопительные приборы или участки трубопровода.

Его основные функции:

• Регулирование потока жидкости (про заправку системы отопления антифризом написано тут) через радиаторы отопления, и, следовательно, эффективности теплоотдачи и температуры в помещении;
• Обеспечение отключения и демонтажа батарей для ремонтных работ в наполненной системе;
• Ускорение наполнения трубопроводов после длительного простоя и слива теплоносителя после окончания отопительного сезона.

Кроме того, байпас обязательно устанавливают совместно с циркуляционным насосом, что обеспечивает работу при пропадании питания насоса и экономию потребления электроэнергии.

Виды

Байпасные клапаны подразделяются на несколько видов:

1. Классический байпас, когда воздух отправляется обратно во впускной коллектор. У него есть два главных преимущества. Первое — машина работает тихо, без “пшикающих” звуков, что сделало такую систему более популярной среди автопроизводителей и самой массовой. Второе — байпас позволяет не “переливать” двигатель излишним топливом. Подача топлива в камеру сгорания регулируется по объему воздуха, который определил расходомер до входа в турбину. Если воздух просто стравить в атмосферу, то двигатель может попросту заглохнуть при сбросе газа. Поэтому такие клапаны всегда используются в машинах с датчиками массового расхода воздуха.

   Минус такого байпаса — с ростом мощности турбины он не справляется и не успевает отводить воздух. Поэтому такие клапаны устанавливают на большинство серийных автомобилей, оснащенных стандартными турбинами, но не используют в “заряженных” машинах.

2. Блоу-офф клапан (клапан сброса давления) — стравливает воздух в атмосферу. Чаще всего устанавливается на спортивные и тюнингованные автомобили. Используется вместе с датчиком абсолютного давления воздуха, чтобы учитывать объем стравленного воздуха. Некоторые специализированные производители предлагают блоу-офф клапаны с настроенными звуковыми эффектами для любителей кастомизировать свой автомобиль.
3. Гибридные версии. Некоторые автопроизводители (например, Mitsubishi) предлагают гибридные конструкции клапана, когда в обычном режиме они работают как байпас, но при сильном избыточном давлении могут стравливать воздух в атмосферу, как блоу-офф.

Классический байпасный клапан

Блоу-офф клапан

Гибридная версия байпаса

Монтаж в малый контур твердотопливного котла

В классическом варианте однотрубной системы байпас монтируется рядом с радиаторами. При использовании для отопления твердотопливных котлов байпасная перемычка чаще используется на всю систему отопления дома.

Установка производится по направлению теплоносителя:

• производится монтаж обратного клапана, насосного оборудования и системы фильтров;
• монтаж узла в основной трубопровод осуществляется с помощью муфт;
• на перемычке ставится дополнительный кран, позволяющий при необходимости перекрыть циркуляцию жидкости.

Предназначение байпаса

возвращение лишнего теплоносителя

Если бы байпаса не было, то невозможно было бы сделать ремонт батарей, когда система отопления находится в рабочем состоянии. Благодаря байпасу также упрощается процесс опорожнения и наполнения системы.

Кроме всего прочего, байпас обеспечивает работу отопительных систем, когда пропадает электроэнергия. В тот момент, как только электричество пропало, просто перекрываются краны, которые подают теплоносители насосу и открывается на центральной трубе кран.

Если использовать байпас с клапаном, то перекрывать краны в ручную не нужно будет, потому что все произойдет в автоматическом режиме.

Общие сведения об устройстве

Нашим читателям, которые любят все мастерить своими руками, узнать подробнее о нем будет крайне полезно

Постараемся избегать сложных технических терминов, чтобы особенности этого важного конструкционного элемента были понятны большинству

Байпасом называют перемычку между подачей и обраткой, изготовленную в виде отрезка трубы. Обычно используют его для радиатора отопления, при ее этом диаметр должен быть меньше диаметра подачи на один размер. Чаще всего можно встретить трубы на 1/2″. Сегодня такое устройство стало несколько иным, хотя не забыты и его первоначальные возможности.

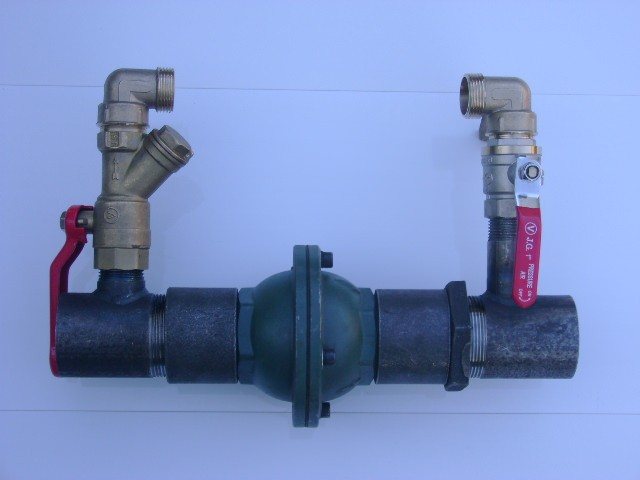

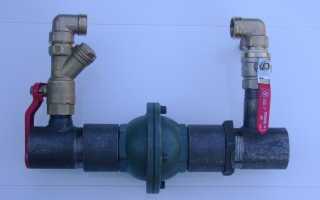

Современный байпас для отопления в сборе

Применение

Ниже рассмотрим основные варианты использования устройства:

Регулировка теплоносителя

Функциональное предназначение байпаса – возвращение в стояк избыточного количества теплоносителя из радиаторов отопления, в случае использования автоматического или ручного терморегулятора. В этом случае движение нагретой жидкости по отопительной системе происходит параллельно запорно-регулирующей арматуре. Если данного элемента не будет, вы не сможете произвести ремонт радиатора во время функционирования контура обогрева. Байпас позволяет ускорить процесс наполнения или опустошения отопительной системы.

Без электричества

Особенно установка устройства актуально для современных контуров обогрева, где предусмотрен циркуляционный насос. Оно дает ответ на самый часто задаваемый вопрос потребителями в торговых сетях: «Каким образом система будет работать, когда пропадет электроэнергия?».Много лет использование стандартных напольных котлов не предусматривало их зависимость от электричества. Однако использование системе обогрева циркуляционного насоса сделала агрегаты энергозависимыми.Когда электроэнергия пропадает, инструкция рекомендует перекрыть подачу теплоносителя на насос и открыть вентиль на центральной магистральной трубе. Если оснастить устройство клапаном, эта работа будет выполняться в автоматическом режиме. Все это нужно сделать для того, чтобы перевести систему в режим естественной циркуляции.

Какие применяются байпасы для отопления и схема их подключения

Установку приборов на байпасе необходимо выполнять по направлению к теплоносителю, соблюдая следующую последовательность:

• фильтр – служит для задержки крупных и мелких частиц, которые могут появляться в открытой системе отопления, поступая в нее из водопровода. Цена детали низкая, зато оно выполняет очень нужную работу;
• обратный клапан – обеспечивает движение теплоносителя только в одном направлении. При его установке необходимо руководствоваться стрелкой на корпусе, которое указывает направление потока;
• циркуляционный насос – необходим для принудительного перекачивания теплоносителя по отопительной системе.

Байпас на отопление с запорными кранами

Рекомендуем элемент устанавливать горизонтально. Тогда в системе не будет скапливаться воздух, т.е. она не будет «завоздушиваться».

Использование в однотрубном отоплении

Такая система является морально устаревшей, однако она еще достаточно часто встречается в домах советской постройки. Иногда такое отопление работает на редкость эффективно, из-за чего зимой в квартирах становится невыносимо жарко.

Байпас в однотрубном отоплении частного дома

В подобной ситуации помочь может монтаж байпаса.

Процесс несложный, однако, при его проведении требуется соблюдать некоторые условия:

1. Байпас нужно размещать на максимальном расстоянии от вертикального участка трубы. Правильнее сказать, как можно ближе к радиатору отопления.
2. Обводная труба отопления может изготавливаться прямо на месте установки из собственно трубы, тройника, которые соединяются с помощью сварочных работ.

1. Установите между байпасом и входным отверстием батареи отопления терморегулятор или регулировочный вентиль. Это позволит вам контролировать температуру в доме».

Обводная труба и энергозатраты

Монтаж устройства позволит сократить расходы энергоносителя. При сравнении с работой отопительной системы, где установлен замыкающий участок и обычный проточный, в первом случае объем подаваемого в радиатор теплоносителя уменьшиться на треть. При этом теплоотдача отопительного прибора сократиться примерно на 10%.

Самостоятельная установка байпаса в системе отопления

Эти изменения на практике не будут выглядеть кардинальными, когда система действительно отличается переизбытком тепла. При правильном подборе типоразмера радиаторов обычно есть определенный запас эффективности, составляющий около 10-15%, полностью покрывающий уменьшение теплоотдачи.

Подключение насоса через байпас

Циркуляционный насос целесообразно подключать через байпас только в тех системах, которые изначально были предназначены для естественной циркуляции, т.е. в них должен быть разгонный коллектор, соблюдены уклоны труб и правильно подобраны их диаметры. Насос в таких системах предназначен не для обеспечения их работы, а для повышения эффективности.

Для систем, которые еще на этапе проектирования были рассчитаны на принудительную циркуляцию, байпас попросту неактуален. Такие системы работают только за счет насоса, поэтому при его отключении циркуляция теплоносителя попросту прекращается. Байпас в данном случае не сможет решить проблему.

При подключении насоса посредством обводной линии появляется возможность противотока в байпасе. Кроме того, формируется замкнутый циркуляционный контур между насосом и самим байпасом. Чтобы такая схема могла нормально функционировать, обходное устройство обязательно должно оборудоваться шаровым краном или обратным клапаном.

Монтаж в малый контур твердотопливного котла

В классическом варианте однотрубной системы байпас монтируется рядом с радиаторами. При использовании для отопления твердотопливных котлов байпасная перемычка чаще используется на всю систему отопления дома.

Установка производится по направлению теплоносителя:

• производится монтаж обратного клапана, насосного оборудования и системы фильтров;
• монтаж узла в основной трубопровод осуществляется с помощью муфт;
• на перемычке ставится дополнительный кран, позволяющий при необходимости перекрыть циркуляцию жидкости.

Установка на обратной линии отопительной системы

Установка байпаса не считается трудоемкой, если тщательно изучить работу и нюансы монтажа. При правильном подборе комплектующих, отопительная система будет более энергоэффективной и надежной.

Разновидности байпасов

Существует несколько разновидностей байпасов для использования в отопительных системах.

Нерегулируемый

Выполняется в виде шунтирующей перемычки-обвода. Запорно-регулирующая арматура (кран или обратный клапан) на перемычке отсутствует.

Принцип действия

• Часть горячего ТН, прошедшая через обвод, подмешивается к потоку на выходе батареи и повышает температуру ТН, поступающего на вход следующей батареи.
• При выходе из строя отопительного прибора поток ТН идет в обход батареи, сохраняя циркуляцию.

Особенности

• При вертикальной разводке диаметр обвода на шаг меньше диаметра подводящих труб.
• При горизонтальной разводке обвод по диаметру совпадает с подающей трубой, а диаметр отводов вверх по батарее на шаг меньше (нагретый ТН стремится вверх).
• Устанавливают по возможности ближе к батарее (рядом с отсечными кранами).

Управляемый вручную: что это такое

Для ручного регулирования потока ТН через байпас на нем устанавливается либо шаровой кран для перекрытия, либо трехходовой кран в месте пересечения обвода и подающей трубы к радиатору.

Принцип действия

Трехходовой кран имеет три положения:

1. перекрывает обвод и направляет весь поток ТН в радиатор;
2. перекрывает подвод к радиатору и открывает обвод для потока ТН (положение для ремонта или замены радиатора);
3. открывает для ТН оба пути: к батарее и по обводу.

Особенности

• Кран на байпасе рядом с батареей устанавливают обычно с целью перекрытия перемычки при плохо греющем радиаторе. Но такое решение технически неграмотно — поток через обвод приблизительно равен потоку через одну секцию радиатора, поэтому значительного повышения температуры батареи не произойдет.
• В частном доме шаровой кран устанавливают параллельно с ЦН на трубе обратки. Кран закрыт при работе насоса, и открывается вручную при выходе насоса из строя или при его замене для восстановления циркуляции.

Внимание! В многоквартирном доме с однотрубной системой кран на радиаторном байпасе устанавливать запрещено. Он может привести к нарушению циркуляции и пониженной температуре теплоносителя, поступающего в соседние квартиры

Автоматический, как работает с насосом

Устанавливается параллельно с ЦН. На шунтирующей трубе монтируется обратный клапан для автоматического восстановления циркуляции через обвод при остановке ЦН.

Принцип действия

Байпас с дифференциальным (шариковым) клапаном устанавливают параллельно с ЦН на вертикальной трубе подачи теплоносителя от котла.

При работе насоса часть потока прижимает резиновый шарик к воронке и закрывает проход ТН по шунтирующему трубопроводу.

При выключении насоса шарик поднимается под давлением потока ТН по трубе подачи и открывает проход для ТН по байпасу.

Байпас с лепестковым обратным клапаном устанавливают параллельно насосу на горизонтальной трубе обратки (в гравитационной системе). Шторка (лепесток) клапана прижимается к уплотнителю под действием потока от насоса, закрывая байпас. При остановке насоса лепесток отходит от уплотнителя (открывается) под действием гидравлического давления обратки, восстанавливая циркуляцию.

Важно! Требуется периодически проверять работоспособность обратного клапана, чтобы он не забился отложениями и грязью. Обратный клапан обычно монтируют на основной трубе (подачи или обратки)

Отводы от основной трубы к ЦН делают на два размера меньше в диаметре

Обратный клапан обычно монтируют на основной трубе (подачи или обратки). Отводы от основной трубы к ЦН делают на два размера меньше в диаметре.

Выбор и правила монтажа

Монтируют байпас, соблюдая правила для установки таких приборов (их соблюдают и в случаях установки перемычек на другие устройства):

• Устанавливают шунт, непосредственно, у радиатора, расстояние выбирают, минимально, возможным.
• Между байпасом и радиатором и на подающем и на отводящем трубопроводе монтируют шаровые вентили или краны. Это делают для полного отключения батареи (например, при ремонте или наполнении систем).

  При их закрывании поток жидкости замыкается через шунтирующую перемычку.

При такой конфигурации, регулировать температуру можно механическим способом или с использованием терморегулятора.

В зависимости от выбранного способа регулирования и конфигурации, выбирают и байпас.

Если управление балансом теплоносителя в батарее осуществляется за счет смонтированного на подающей трубе крана или терморегулятора, байпасом служит перемычка (отрезок трубы) без дополнительной арматуры.

Для регулирования за счет потока жидкости, протекающей через байпас, последний, устанавливают в варианте с краном или терморегулятором.

Практическое замечание! Диаметр байпаса выбирают на калибр меньше диаметра подающего и обратного патрубка для радиатора.

В этом случае гидравлическое сопротивление потоку жидкости гарантирует попадание в батарею количества теплоносителя, достаточного для эффективного прогрева. Следует обратить внимание! Если на байпасе не установлена запорная арматура, то такая перемычка снижает поток теплоносителя через радиатор на 30-35%. В результате теплоотдача прибора уменьшается на величину, порядка 10%.

На заметку! Установить байпас необходимо и на полотенцесушитель, поскольку не все доступные на рынке модели соответствуют характеристикам применяющихся в многоквартирных домах систем отопления.

Байпас для циркуляционного насоса

Байпасный узел представляет собой участок трубы, расположенный параллельно подающего или обратного трубопровода, на котором, находятся: 2 шаровых крана; сетчатый фильтр-грязеулоситель и циркуляционный насос. При этом основной трубопровод может оснащаться двумя разновидностями запорной арматурой:

• Шаровым краном, при перекрытии которого поток теплоносителя направляется по байпасу. Кран открывается, если необходимо провести ремонт/замену насоса или прочистку сетчатого фильтра без прекращения работы системы отопления;
• Байпасным клапаном. При работающем циркуляционном насосе, клапан автоматически запирает «основной» трубопровод и движение теплоносителя осуществляется через байпас. В качестве запирающего элемента выступает резиновый шарик, который под давлением потока теплоносителя запирает канал трубопровода.

Байпас с циркуляционным насосом часто используется для улучшения систем отопления с естественной циркуляцией. Байпасный узел превращает естественную систему отопления в «естественно-принудительную». Объединение двух систем в одну делает ее энергонезависимой, т.к. в случае отключения электричества, теплоноситель будет двигаться самотечным путем (благодаря разной плотности теплоносителя на подаче и обратке, холодная, более плотная вода на обратке будет давить на менее плотную разогретую воду на подаче).

Байпас без запорной арматуры.

Существуют клапанные и инжекционные байпасы:

• Инжекционный байпас. Имеет компактные размеры, предназначен для монтажа в ограниченном пространстве.
• Клапанный байпас. Узел стандартных размеров, когда насос, краны и фильтр расположены в одну линию.

Важно! Не разрешается устанавливать байпас с насосом в отопительную систему, где теплогенератором является котел с уже встроенным циркуляционным насосом.

Блиц-советы

1. Установка обвода желательна в условиях недостаточности естественной циркуляции жидкости в отопительном контуре.
2. Самостоятельно сооружая байпас, необязательно подбирать каждый его элемент отдельно, лучше приобрести в специализированном магазине сразу готовую сборку, что сэкономит время и гарантирует от нестыковки элементов в процессе сборки.
3. Для автоматической регуляции температуры в жилище, можно использовать терморегулятор со встроенным шаровым краном.
4. Горизонтальный монтаж устройства предпочтителен из-за меньшей вероятности скопления в нем воздуха.
5. При монтаже устройства следует заранее предусмотреть дополнительные точки опоры и фиксаторы, которые не позволят ему сместиться под воздействием тяжести или других факторов.
6. В случае плохого качества воды с большим количеством примесей и взвесей, для увеличения срока службы, следует выбирать специальные насосы с фильтрами, которые рекомендуется периодически снимать и чистить.

Экономия

Несомненно, монтаж байпаса позитивно скажется на сокращении ваших расходов энергоносителя. К примеру, в сравнении с работой системы отопления с замыкающим участком и обычной проточной, то первая из них будет с уменьшением объема теплоносителя, подаваемого в батареи, примерно на 30-35%. Таким образом, теплоотдача радиатора может уменьшиться на 10%.

Таким образом, получается, что довольно простая деталь, даже несколько примитивная, – это универсальный инструмент для создания в вашем доме приятной среды, при том, что счета порадуют потребителей небольшими суммами.

Плюсы применения клапана в системе отопления

• снижает уровень ржавчины;
• регулирует температуру обогрева;
• предотвращает шумы неестественного происхождения;
• уменьшает нагрузку на гидронасос.

Следующие ошибки при установке байпасного клапана могут привести к полной замене труб в помещении:

• установка насоса с мокрым ротором;
• неправильное расположение вентиля;

Для справки! Если не устранить подтеки возле ручного крана, то труба может прогнуться.

Экономия электроэнергии

Установка простого инженерного решения, как байпасный клапан, сэкономит издержки на оплату за энергоноситель, так как теплоотдача радиатора отопления повышается на 10 %. При этом объем теплоносителя, с включенным клапаном байпаса в комплектацию, возрастет до 30 %.

Конструкция механизма

Одной из самых популярных схем для системы теплоснабжения индивидуального дома можно назвать схему, где центральная линия подачи воды сохранена, а циркуляционный насос установлен в параллельной трубе.

Перед тем, как сделать байпас в систему отопления, следует учесть: конструкция этого устройства зависит от области его применения:

• возле радиатора устанавливают изделие, состоящее из перемычки, а также 2-ух шаровых кранов;
• такое устройство включает несколько деталей: циркуляционный насос, фильтр, два крана, а также добавочный кран для основного контура;
• можно также установить насос для авторегулирования температуры помещения, поставить на место шаровых кранов терморегуляторы, отключающие при необходимости прохождение теплоносителя в насос, если в комнате достигнута определенная температура.

Запорной арматурой служат шаровый кран, а также обратный клапан, необходимость которого в системе подачи тепла обоснована. Обратным клапаном можно заменить кран. Когда циркуляционный насос включается, клапан закрыт. Если же электроэнергия отключится, обратный клапан откроется автоматически, давая системе возможность переключиться на естественную циркуляцию.

Следовательно, важно верно выбрать как конструкцию байпаса, так и запорную арматуру. Когда вентиль отсутствует – включение насоса производится по малому контуру системы, образованному трубопроводом и байпасом. В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной

Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной. Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается.

Однако по надежности работы клапан все же уступает вентилю, поскольку в теплоносителе присутствуют абразивные примеси.

Специалисты рекомендуют использовать только качественный вентиль от проверенных производителей, так как если шаровой кран потечет, ремонт ему не поможет.

Монтаж устройства

Особых трудностей установка байпаса в системе отопления не вызывает, ее можно осуществить своими руками

Важно только придерживаться нескольких требований:

• подобрать сечение байпаса, которое будет меньшим на размер, чем диаметр у подачи и обратки, чтобы при необходимости поток воды устремился в обход батареи;
• монтировать устройство следует поближе к отопительному прибору и наиболее далеко от стояка;
• необходимо расположить регулировочный кран между входными отверстиями радиатора и байпаса;
• вместо шаровых кранов можно задействовать терморегуляторы, благодаря которым процесс отвода носителя тепла удастся автоматизировать;
• при использовании изделия, изготовленного своими руками, перед тем, как установить байпас в систему отопления, нужно произвести сварочные работы;
• при установке устройства его нужно монтировать возле котла так, чтобы не допускать перегревания насоса.

Байпас – такая, казалось бы, простая деталь, имеет важное значение для того, чтобы работа отопления в индивидуальном доме была максимально полезной. Он позволяет не только упростить, когда нужно, ремонт радиатора, но также добиться экономии затрат на отопление на 10%. Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот.

Этапы монтажа байпасного клапана (для батарей отопления и с циркулярным насосом)

• сливается лишняя жидкость с общей трубы;
• с теплоносителя демонтируется участок трубы, размером в 40 см;
• по концам трубы вырезаются отверстия необходимого диаметра для состыковки байпаса;
• на обрезанные участки устанавливается фильтр;
• далее монтируется клапан байпаса;
• врезается гидронасос.

Важно! Установка винтов распределения поступающей воды осуществляется по направлению общего потока трубопровода.

• сверяется диаметры обходной и основной трубы;
• на состыковочных концах монтируются: перемычки однотрубной схемы и регулировочный кран;
• далее клапан устанавливается на максимально близком расстоянии от радиатора отопления.

Важно! Перед врезкой байпаса трубу необходимо проверить на наличие воздушной пробки.

Необходимый инструмент

Произвести монтаж байпасной линии своими руками можно с помощью инструментов для монтажных работ, список которых состоит из следующих пунктов:

• рулетки для измерения длины и объема трубы;
• уровня для регулировки отопительных приборов и уклона подачи воды;
• плоскогубцев для удаления и поддержания отдельных частей отопительной системы;
• разводных ключей для состыковки конструкции;
• набора ключей для монтажа (обычных);
• резака по металлу;
• отвертки: крестовидная и плоская;
• трубореза (для труб большого диаметра);
• сварочного аппарата;
• шлифовальной машины для выравнивания углов патрубков и труб;
• перфоратора;
• газовой горелки.

Для одноразовой работы необязательно приобретать все инструменты, а можно взять в аренду.

Рекомендации и типовые ошибки

Врезку байпасного клапана следует сделать по правилам СНИПа и нижеприведенным рекомендациям:

1. Перед установкой желательно поставить фильтры (сетчатый тип).
2. Монтаж мономеров поможет контролировать давления воды.
3. Не следует скручивать, сжимать и растягивать патрубки при установке.
4. Средний показатель размера состыковки труб не должен выходить за рамки 5 DN перед и 10 DN после байпаса.

Перепускной клапан можно монтировать на горизонтально и вертикально направленные участки труб, в соответствии с инструкцией по установке.

Установка байпаса

Чтобы выполнить грамотный монтаж байпаса, следует обязательно учитывать следующие правила и нюансы:

• диаметр перемычки должен быть уже диаметра трубы, к которой она подключается, иначе носитель попросту не будет попадать в подводящее устройство;
• байпас должен быть максимально удален от стояка – его располагают как можно ближе к прибору, который он будет обслуживать;
• перемычка должна располагаться горизонтально, чтобы избежать эффекта завоздушивания;
• перед началом монтажа нужно слить весь носитель из системы.

Непосредственно установка может выполняться двумя способами.

Установка байпаса

Первый – посредством сварки. Сначала снимите прибор, который будет перекрывать байпас – чаще всего это батарея, поэтому будем рассматривать процесс на ее примере. Затем в наиболее удобном месте подводящей трубы сделайте отверстия по диаметру перемычки, плотно вставьте ее и приварите. Далее на резьбу, где раньше был радиатор, установите запорную арматуру. В финале приставьте батарею на новое место, подсоедините к системе и зафиксируйте кронштейнами на стене.

Второй – с помощью муфт. Тут также сначала снимите прибор. Потом на входную трубу посредством заводских муфт накрутите байпас, а на противоположных краях установите запорную арматуру. Далее перенесите крепления снятого прибора, поставьте его на новое место, подключите и зафиксируйте кронштейнами.

Как видите, на первый взгляд простейший отрезок трубы, выполняющий роль обводной перемычки, может подсобить во многих ситуациях. Байпас успешно закрывает самые различные потребности в системах водоснабжения и отопления – от поддержания работы в критические моменты до защиты оборудования, так что без его установки полноценное функционирование инженерных коммуникаций будет очень затруднено.

Сборка обходного узла при установке радиатора

Собственно сам байпас при монтаже батарей может изготавливаться, к примеру, с использованием:

• отрезка полипропиленовой трубы;
• двух кранов и тройников;
• двух муфт;
• двух коротких труб-отводов.

Длину отрезка трубы для обходного узла, конечно же, следует подбирать с учетом расстояния между выходами подключаемого отопительного оборудования.

Производится сборка байпаса в следующем порядке:

• краны прикручиваются к муфтам;
• к муфтам с другой стороны посредством утюга привариваются отводы;
• к каждому отводу приваривается по тройнику;
• к горизонтальным выходам тройников приваривается основная труба байпаса.

Обходные узлы из труб другой разновидности собираются примерно по той же схеме с использованием резьбовых соединений и льняной нити или же сварки.

При врезке радиатора к крайним выходам тройников байпаса в последующем подключается отводящие и подводящие трубы стояка либо нижней магистрали. Батарея включается в систему через краны.

Какое устройство и работа

Байпасный клапан имеет простую конструкцию — в корпусе находится пружина и резиновая диафрагма. Когда дроссельная заслонка открыта и идет подача воздуха, возвратная пружина разжата, а диафрагма закрывает поток воздуха через клапан.

Когда происходит закрытие дроссельной заслонки, во впускном коллекторе между ней и мотором создается сильное разрежение, которое за счет силы вакуума сжимает пружину и опускает диафрагму. Воздух стравливается. Управление байпасным клапаном может происходить двумя методами, а его применение будет зависеть от вида исполнения.

Если в классической конструкции байпаса он управляется непосредственно силой вакуума, то в более современных моторах используется электромагнитный клапан. Он отвечает за принудительную подачу вакуума на патрубок байпаса, что позволяет ускорить работу системы и повысить ее эффективность.

Устройство классического клапана байпаса

Устройство байпаса с электромагнитным клапаном

Важный нюанс работы байпаса в том, что в закрытом положении герметичность диафрагмы отвечает еще и за корректную работу системы наддува. Потому что если диафрагма негерметична, то воздух будет уходить через байпас и машина будет медленнее набирает обороты.

Кстати, в версиях для тюнинга резиновая диафрагма чаще всего заменяется металлической круглой пластиной, а за герметичность системы отвечают резиновые уплотнители.

Не греет батарея в частном доме

Причиной тому, что не греют батареи в частном доме, может быть ряд факторов. Мы можем рассмотреть вопрос только в общем. Есть разные причины и не всегда они очевидны. Порой такая мелочь, как неисправный краник или засоренный дымоход может стать камнем преткновения. Несмотря на это, безвыходных ситуаций не бывает, главное, определить причину, почему не греет батарея в частном доме, все остальное дело техники.

Недостаточная мощность котла

Если плохо греют батареи в частном доме, то одна из причин может таиться в котле отопления. В своем доме практически со 100% вероятностью можно утверждать, что контур обогрева автономный. Значит, стоит котел. Это может быть:

Почему плохо греют батареи в частном доме? Причиной может быть неправильно подобранная мощность котла. То есть не хватает ему ресурса, чтобы обогреть необходимое количество жидкости. Первый звоночек к тому, что мощность подобрана неправильно – это постоянная работа отопительного прибора, без отключений.

Хотя в этом случае теплообменники хоть немного, но нагреются. А если вода в них совсем холодная, то значит, котел сломался или не может включиться. У современных агрегатов есть требование к минимальному давлению в системе. Если это требование не выполняется, то он не включится. Помимо этого, есть система автоматики и безопасности.

Возьмём, к примеру, газовый котел. В нем стоит датчик, который контролирует, чтобы все газы уходили в дымоход. Возможен вариант, что дымоход или какой-нибудь патрубок отводящий дым засорился. В любом случае, датчик пошлёт команду на блок управления и тот не даст котлу включиться.

Проблемы с самими батареями

Не греют батареи в частном доме что делать? Если проблем с котлом не обнаружилось и он работает правильно, то причину того, почему батареи холодные нужно искать в самом контуре. Возможные варианты:

• завоздушивание;
• загрязнение;
• недостаточное давление;
• неправильная разводка труб;
• неправильное подключение теплообменников.

Если холодные батареи, значит, нужно проверить все вышеуказанные факторы. Более предметно о том, что делать, если не греют батареи мы уже писали. Специфика частного дома в том, что все характеристики можно контролировать самостоятельно.

Затем убедитесь, что в трубах и теплообменниках нет грязи. Как это сделать? Придётся спускать воду с холодных батареи в частном доме. Что делать известно, надо открутить один торец (нижний) в батарее и подставить сосуд побольше. Если польется черная вода, то думать нечего – это загрязнение. Нужно промывать контур до чистой воды. Иногда с радиаторов вместе с водой вытекает густая жижа. Это грязь, собравшаяся в обильном количестве.

Какие еще могут быть причины, почему холодные батареи в частном доме? Если проблема не в воздухе и не в загрязнении, значит, нарушена циркуляция. Это может быть из-за низкого давления. Вообще, в автономном контуре давление теплоносителя не превышает двух атмосфер. Если у вас стоят новые батареи, то смотрите в их паспорт. В современных теплообменниках требования к рабочему давлению выше, чем в советских образцах

Обращайте на это внимание

Нарушение циркуляции теплоносителя

Отдельно рассмотрим нарушение циркуляции теплоносителя из-за неправильной разводки труб и обвязки теплообменников, вследствие чего батареи холодные. В своем доме вы вольны выбирать метод разводки труб. Это может быть:

• двухтрубная система отопления;
• однотрубная система отопления.

Так повелось, что раньше многие отдавали предпочтение однотрубной системе отопления, она же «Ленинградка». Считалось, что она проще и дешевле, но на самом деле это не так. К тому же в этой схеме очень сложно регулировать температуру теплообменников по мере их отдаленности от котельной. Чем дальше от котла, тем больше секций должно быть. Поэтому не редкость, что не греет последняя батарея в частном доме. Теплоноситель течет по одной трубе. В такой схеме нет обратки.

Получается, вода попадает в теплообменник, остывает там и опять вовлекается в общий поток. Соответственно, после каждого радиатора общий поток становится холоднее. Перепад увеличивается по мере отдаления от нагревательного элемента. В итоге, к крайнему теплообменнику вода может прийти почти холодной.

В двухтрубной системе могут быть допущены ошибки в обвязке:

• неправильно установленная запорная арматура;
• неправильное подключение теплообменника (бывает три вида: сбоку, снизу, диагональное);
• неправильно подобран диаметр отводов.
